Per definizione, congiungere significa estendere o tagliare l’oggetto primario e/o l’oggetto limitante in modo che si incontrino nel punto di intersezione. Lo strumento “Congiungi/Combina” permette di congiungere oggetti usando tre modalità.
|
Opzione |
Descrizione |
|---|---|
|
Congiungi singolo oggetto |
Taglia o estende il primo oggetto selezionato in modo da congiungerlo a un secondo oggetto (detto limitante). |
|
Congiungi due oggetti |
Taglia o estende due oggetti per congiungerli nei loro punti terminali o nelle intersezioni. |
|
Congiugi e Combina due oggetti |
Taglia o estende due oggetti per congiungerli in uno solo nei loro punti terminali o nelle intersezioni. |
|
Estensione di più oggetti |
Designa il primo oggetto su cui si fa clic come oggetto limitante poi taglia o estende gli oggetti selezionati consecutivamente, in modo da congiungerli con il primo. |
|
Congiunzione falde a taglio obliquo |
Crea una congiunzione obliqua fra falde di tetto, secondo la geometria della superficie di giunzione. |
|
Congiunzione falde a taglio verticale |
Crea una congiunzione verticale fra falde di tetto che vengono fatte congiungere. |
Per informazioni sull’impiego di questo strumento con oggetti 2D, vedere Estendere e combinare gli oggetti 2D. Per informazioni sull’impiego di questo strumento con oggetti Falda Tetto, vedere Connettere le falde di tetto.

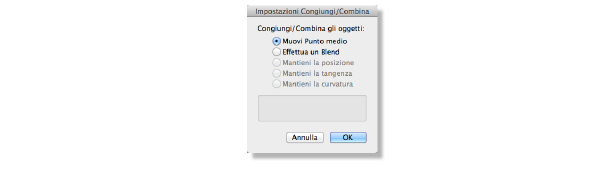

Quando si connettono o combinano un paio di curve NURBS, di polilinee o di poligoni aperti mediante i loro punti terminali, Vectorworks può chiedere ulteriori informazioni per completare il processo. In questa situazione, si apre il dialogo Impostazioni Congiungi/Combina.
|
Opzione |
Descrizione |
|---|---|
|

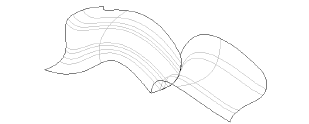

Mantieni la posizione |
Connette/combina due curve o superfici NURBS spostando il punto terminale del primo oggetto scelto fino al punto terminale scelto dell’oggetto limitante (non disponibile se i punti terminali sono coincidenti).
|
|

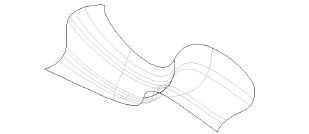

Mantieni la tangenza |
Connette/Combina due curve o superfici NURBS rendendo il punto terminale scelto del primo oggetto tangente al punto terminale scelto dell’oggetto coincidente.
|
|

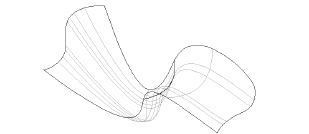

Mantieni la curvatura |
Connette/combina due curve o superfici NURBS facendo coincidere la curvatura nel punto terminale scelto del primo oggetto con quella del punto terminale scelto dell’oggetto limitante.
|
