La modalità “Congiungi due oggetti” taglia o estende due oggetti per connetterli nei loro punti terminali o intersezioni. Solo oggetti aperti, come linee e polilinee, possono essere connessi. Gli oggetti chiusi, a parte le superfici NURBS, non possono essere congiunti.
Per congiungere due oggetti:
1.Attivare lo strumento Congiungi/Combina .
2.Scegliere la modalità Congiungi due oggetti nella Barra di Modo.

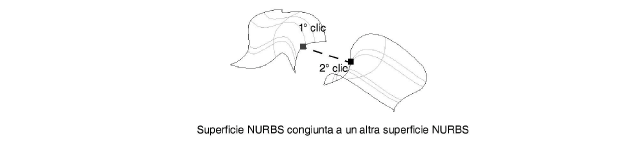

3.Fare clic sul primo e poi sul secondo oggetto, per congiungerli.
Si apre il dialogo Impostazioni Congiungi/Combina. Scegliere un metodo per ridimensionare e connettere i due oggetti.
I due oggetti sono ridimensionati e connessi l’uno all’altro.
|
Opzione |
Descrizione |
|---|---|
|

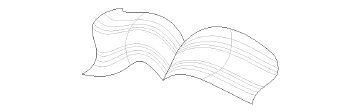

Muovi Punto medio |
|
|

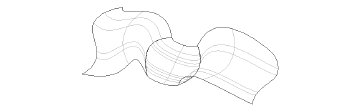

Effettua un Blend |
|
|

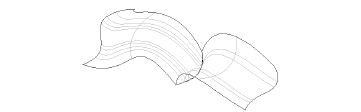

Mantieni la posizione |
|
|
Mantieni la tangenza |
|
|

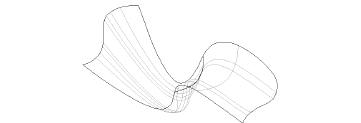

Mantieni la curvatura |
|
