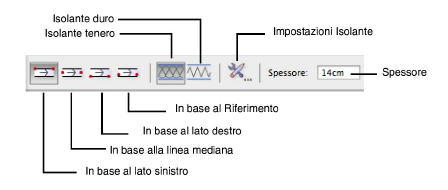

In base al lato sinistro

Gli isolanti sono tracciati lungo il loro lato esterno se si disegna in senso orario.

In base alla linea mediana

Gli isolanti sono tracciati lungo l’asse centrale.

In base al lato destro

Gli isolanti sono tracciati lungo il loro lato interno se si disegna in senso orario.

In base al Riferimento

Gli isolanti sono tracciati lungo un asse calcolato in base a un offset specificato rispetto alla linea mediana nelle preferenze.

Isolante tenero

Attivando questa icona gli isolanti vengono connotati con una campitura che connota un materiale tenero.

Isolante duro

Attivando questa icona gli isolanti vengono connotati con una campitura che connota un materiale duro.

Impostazioni Isolante

Imposta i parametri dell’isolante tramite un dialogo.

Spessore

Permette di definire agevolmente lo spessore degli isolanti prima di procedere al loro disegno.
