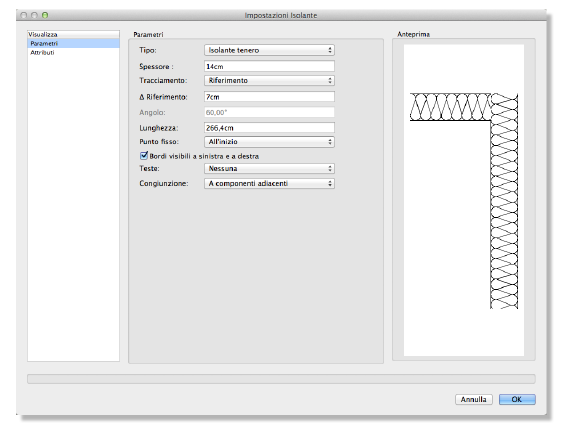

Prima di tracciare un isolante è possibile stabilire alcune impostazioni, facendo clic sul settimo bottone presente nella Barra di Modo; tali parametri possono essere modificati anche a posteriori, facendo clic sul bottone Impostazioni presente nella Tavolozza Informazioni che permette di accedere al dialogo Impostazioni Isolante.
|
Opzione |
Descrizione |
|---|---|
|
Parametri |
|
|
Tipo |
Permette di scegliere se l’isolante deve essere di tipo Tenero o Duro. |
|
Spessore |
Permette di definire lo spessore. |
|
Tracciamento |
Permette di scegliere la modalità di tracciamento: se si sceglie la voce Riferimento è possibile definire l’offset nel campo ∆ Riferimento. |
|
Angolo |
Permette di definire l’angolazione dell’isolante di tipo duro.
|
|
Bordi visibili a sinistra e a destra |
Attivare questa opzione per rendere visibile il bordo sui lati a destra e a sinistra. |
|
Teste |
Utilizzare questo menu per scegliere se le teste devono essere o meno visibili. |
|
Congiunzione |

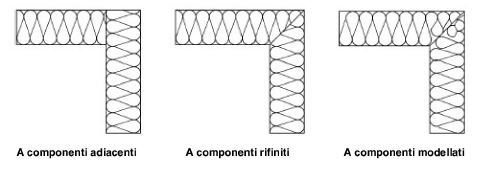

Questo menu permette di scegliere lo stile di congiunzione.
|
|
Attributi |
|
|
Categoria |
Nel menu si imposta la Categoria di appartenenza dell’isolante. |
|
Stile Penna |
Permette di scegliere la modalità di colorazione della linea che l’isolante deve avere. |
|
Colore |
Questo menu permette di scegliere il colore della linea. |
|
Stile Linea |
Permette di scegliere lo spessore e il tratteggio della linea |
|
Opacità |
Usare questo controllo per definire l’opacità (trasparenza) della linea. |
|
Usa valore di opacità definito nella Categoria |
Attivando questa opzione, l’opacità viene determinata dal parametro definito a livello di Categoria. |

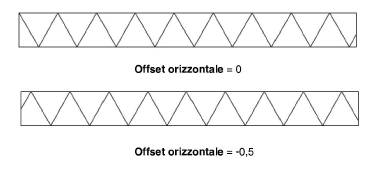

Alcuni dei parametri del dialogo sono accessibili direttamente nella Tavolozza Informazioni. È inoltre presente il controllo Offset orizzontale che permette di modificare l’andamento della campitura all’interno dell’isolante.
