Con lo strumento “Isolante” si possono disegnare molti isolanti consecutivi. Nella Barra di Modo è possibile inserire lo spessore.
Per disegnare un isolante duro dello spessore di 8 cm, procedere come di seguito:
1.Attivare lo strumento Isolante .
2.Selezionare la prima e la quinta icona.
3.Impostare il valore desiderato nel campo Spessore presente nella Barra di Modo
4.Fare clic sulla posizione voluta per fissare il punto di inizio dell’isolante e poi sulla posizione successiva.
L’indicatore mostra il lato sinistro dell’isolante. Quest’ultimo verrà poi disegnato in parallelo sul lato destro della linea di controllo.

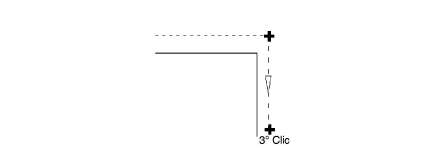

5.Fissare i vertici dell’isolante con un clic sulle posizioni volute.

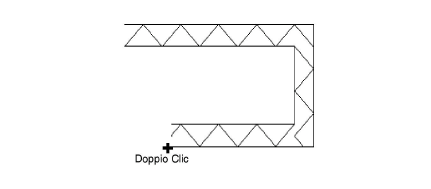

6.Fare due volte clic sulla posizione voluta per fissare il punto finale dell’isolante.
Le icone del primo gruppo stabiliscono come viene disegnato un isolante rispetto alla linea di controllo.
