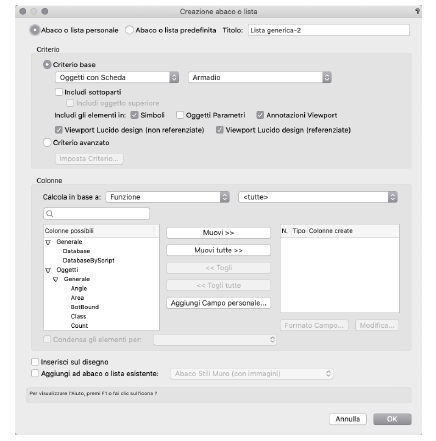

Tipo
(solo nuovi Fogli Elettronici; necessario prodotto Design Suite)

●        Scegliere Abaco o lista personale per specificare quali oggetti, campi e funzioni far comparire nell’abaco.

●        Attivare il comando Abaco o lista predefinita per scegliere da una lista di diversi modelli standard per Vectorworks Architect, Landmark e Spotlight, come descritto in Usare abachi o liste predefinite.

Titolo
(solo nuovi Fogli Elettronici; necessario prodotto Design Suite)

Inserisce un titolo per l’abaco o la lista. Se si aggiungono i dati ad un Foglio Elettronico esistente, questo titolo viene inserito in una cella di Foglio Elettronico al di sopra delle Righe Schedario che vengono aggiunte.

Criterio

Le impostazioni di criterio determinano quali oggetti del disegno verranno elencati in sottorighe nell’abaco, per esempio tutti gli oggetti collegati ad uno Schedario di Base Cucina.

Criterio base

Crea un abaco o lista basati su un criterio specifico. Da un menu a discesa scegliere il criterio, per esempio, un certo tipo di oggetto, come un Simbolo. Se si scelgono oggetti collegati a Schedari, scegliere anche lo Schedario dalla lista che compare.

Includi sottoparti

Se un oggetto composto (come un Muro) soddisfa i criteri, questa opzione permette di includere le sottoparti (come i componenti del Muro) che soddisfano i criteri. Nel Foglio Elettronico, le sottoparti risultano raggruppate al di sotto dell’oggetto superiore.

Nota:Se il criterio è Tipo oggetto, tutte le sottoparti sono incluse, indipendentemente dal loro tipo.

Includi oggetto superiore

Se l’opzione Includi sottoparti è attiva, questa opzione permette di comprendere anche l’oggetto a cui appartengono le sottoparti che soddisfano i criteri, anche se l’oggetto di ordine superiore non soddisfa direttamente i criteri.

Includi gli elementi in

Se si desidera, attivare le opzioni per includere gli oggetti parti di Simboli, gli oggetti parametrici, le annotazioni delle Viewport e le Viewport Lucidi design.

Criterio avanzato

Crea un abaco basato su criteri multipli. Fare clic su Modifica Criterio per aprire il dialogo; vedere Il dialogo Criterio di Ricerca.

Colonne

Le impostazioni delle Colonne determinano quali informazioni compaiono in ciascuna colonna dell’abaco o della lista, per esempio la descrizione, il prezzo e la posizione del Lucido per ciascuna Base Cucina nel disegno. Scegliere campi di Schedario e funzioni e creare campi personalizzati per tutte le colonne necessarie.

Calcola in base a

Se l’abaco si basa su uno Schedario specifico, scegliere la voce Schedario, selezionare uno Schedario e poi scegliere i campi dello Schedario da visualizzare come colonne.

Scegliere la voce Funzioni per visualizzare altre informazioni sugli oggetti nell’abaco, come l’altezza o il Lucido in cui ogni oggetto è localizzato.

Colonne possibili

●        Se il tipo di colonna selezionata è Schedario, elenca i campi dello Schedario selezionato.

●        Se il tipo di colonna selezionata è Funzione, elenca le funzioni disponibili; vedere Le funzioni di calcolo dei Fogli Elettronici.

Colonne create

Elenca le colonne attualmente selezionate per l’inclusione nell’abaco, nell’ordine in cui appariranno. Per cambiare l’ordine, fare clic sul numero della colonna e trascinare verso la posizione desiderata nella lista.

Muovi/Muovi tutte

Per aggiungere una colonna all’abaco, sceglierla nella lista Colonne possibili e fare clic su Muovi. Fare clic su Muovi tutte per spostare tutte le colonne nella lista Colonne create.

Togli/Togli tutte

Per rimuovere una voce dall’abaco, selezionarla nella lista Colonne create e fare clic su Togli. Fare clic su Togli tutte per spostare tutte le colonne nella lista Colonne possibili.

Aggiungi Campo personale

Apre il dialogo Campo personale, per aggiungere un campo all’abaco. Inserire un Nome/Etichetta per il campo. Fare clic su Inserisci Campo/Funzione per aprire il dialogo Inserisci Campo e scegliere fra le funzioni o i campi disponibili. In alternativa, digitare direttamente nel campo Formula.

Formato Campo

Apre il dialogo Colonna Formato Campo, che consente di applicare un’appropriata formattazione alla colonna. Vedere Formattazione delle celle di un Foglio Elettronico per la descrizione del Formato Numeri. Attivare Somma i valori per visualizzare le somme delle sottorighe per la colonna.

Modifica

●        Per un campo personale, apre il dialogo Campo personale che consente di compiere delle modifiche.

●        Per una delle Funzioni di Foglio Elettronico basata su parametri, apre il dialogo Modifica parametro che permette di inserire un parametro.

Condensa gli elementi per

Attivare questa opzione per raggruppare gli oggetti che contengono lo stesso valore per un campo determinato, piuttosto che creare una nuova sottoriga per ciascuno di essi. Scegliere il campo da raggruppare nella lista a scorrimento.

Inserisci sul disegno

Inserisce l’abaco nel disegno dopo la sua creazione (non disponibile nel dialogo se vi si accede da un Foglio Elettronico già esistente).

Aggiungi ad abaco o lista esistente

Attivare questa opzione per aggiungere le informazioni a un abaco in questo documento, poi selezionare l’abaco (non disponibile quando si accede al dialogo da un Foglio Elettronico esistente).
