Creare Stili per Marcatori e Identificatori disegno

La Libreria di Risorse di Vectorworks fornisce Stili di Marcatori e Identificatori disegno di uso comune. Se è necessario un Stile diverso per uno specifico standard di documentazione di costruzione, o se si desidera un look diverso, è possibile creare uno Stile personale. I seguenti tipi di Oggetto possono usare Stili.

Stili di Marcatori ed Etichette permettono anche di impostare valori definiti di alcuni parametri per tutte le istanze che usano lo Stile, pur mantenendo la possibilità di modificare altri parametri per ogni istanza del Marcatore o dell’Etichetta.

Una volta creato uno Stile, si può selezionarlo nel Gestore Risorse nella Barra di Modo (mentre si usa uno strumento per creare un Marcatore o un’Etichetta) o mentre si crea una Viewport che usa un oggetto di quel tipo.

● Nella Gestione Risorse, selezionare nel file attivo una Risorsa esistente da usare come punto di partenza. Fare clic destro sulla Risorsa e scegliere la voce Modifica nel menu contestuale.

● Selezionare un Marcatore o un’Etichetta esistente nel disegno da usare come punto di partenza. Nella Tavolozza Informazioni, scegliere la voce Converti in Oggetto senza Stile nel menu Stile Oggetto. Fare clic destro sull’oggetto e scegliere Crea Stile Oggetto da Oggetto senza Stile nel menu contestuale. Nel dialogo Scelta Cartella, scegliere la cartella di destinazione per lo Stile.

Si apre il dialogo Stile Oggetto con lo stesso set di parametri usato per aggiungere un oggetto nel disegno.

3.Per specificare se ogni parametro sarà impostato per stile o per istanza, fare clic sul bottone Impostazioni Stile Oggetto. Nel dialogo che si apre, fare clic sulla colonna Stato presso uno dei parametri per alternare l’impostazione.

4.Per modificare la geometria o il testo dell’oggetto, fare clic su Modifica Layout Marcatore, Modifica Layout Marcatore finale o Modifica Layout Etichetta.

Nella finestra di modifica, modificare o tracciare la geometria dell’oggetto in un unità assolute sulla carta usando un qualunque strumento di grafica planare.

5.Utilizzare lo strumento Testo per aggiungere del testo statico e/o dinamico all’oggetto. Nella Tavolozza Informazioni, specificare l’aspetto tipografico del testo; vedere Formattare righe o blocchi di testo per ulteriori informazioni sulle opzioni disponibili.

● Il testo statico costituisce semplicemente il testo inserito in ogni oggetto.

● Il testo dinamico mostra informazioni provenienti dal disegno (per esempio il numero di tavola) connesse a ciascun oggetto, al posto del testo inserito in esso. Per creare testo dinamico, selezionare l’oggetto Testo e fare clic su Usa testo dinamico nella Tavolozza Informazioni. Poi fare clic su Definisci campo Marcatore o Definisci campo Etichetta per aprire il dialogo corrispondente e definire il campo.

Opzione	Descrizione
Nome campo	Inserire il testo da visualizzare per questo campo nella finestra di modifica del layout.

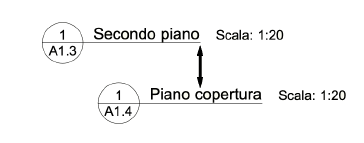

Definizione attuale del campo	Mostra le variabili del parametro e ogni testo aggiunto alla definizione. Nell’etichetta sottostante, la definizione del campo inferiore appare così: Scala = #Drawing Label2.#Scale# dove “Scala “ è testo inserito manualmente, seguito dalla variabile Scale selezionata dal menu Nome parametro
Nome parametro	Specificare un parametro da visualizzare sull’oggetto per questa Etichetta campo. Sono disponibili diverse opzioni per ogni tipo di oggetto.
Aggiungi alla definizione	Dopo aver scelto un parametro, questo aggiunge la variabile appropriata al campo Definizione attuale del campo Etichetta.

6.Utilizzare i vincoli del layout sulla Tavolozza Informazioni per controllare le posizioni del testo e degli oggetti 2D quando sono ruotati o quando la dimensione del rettangolo di ingombro dell’oggetto è diversa dalla dimensione definita.

Vincolo	Descrizione
Identificatore disegno
Vincolo distanza oggetto dal bordo	Vincola la distanza dell’oggetto dal bordo sinistro o destro dell’etichetta. Gli oggetti Testo allineati orizzontalmente e poco distanziati mantengono automaticamente la loro spaziatura definita.
Scala orizzontalmente con Identificatore Disegno	Riscala l’oggetto in proporzione con il rettangolo di ingombro quando è necessario; non è applicabile al testo.
Marker Riferimento
Segui la rotazione del Marcatore	Fa ruotare l’oggetto quando il Marcatore ruota.
Segui la rotazione della freccia	Fa ruotare l’oggetto del valore di Angolo Marcatore.
Linea Sezione-Prospetto
Segui la rotazione del Marcatore	Fa ruotare l’oggetto quando il Marcatore ruota.
Ribalta in base alla direzione della vista	Ribalta l’oggetto rispetto alla Linea sezione quando la vista della sezione è rovesciata.
Mantieni l’angolazione del testo	Mantiene l’angolo dell’oggetto Testo al valore della definizione, anche se il Marcatore viene fatto ruotare.
Marcatore Dettaglio vano
Grafica/dati direzione prospetto	Visualizza l’oggetto e lo fa ruotare ad ogni direzione di vista dei prospetti.
Segui la rotazione del Marcatore	Fa ruotare l’oggetto quando il Marcatore ruota.
Mantieni l’angolazione del testo	Mantiene l’angolo dell’oggetto Testo al valore della definizione, anche se il Marcatore viene fatto ruotare.
Annotazione Dettaglio
Segui la rotazione del Marcatore	Fa ruotare l’oggetto quando il Marcatore ruota.
Mantieni l’angolazione del testo	Mantiene l’angolo dell’oggetto Testo al valore della definizione, anche se il Marcatore viene fatto ruotare.

7.Quando si è terminato di modificare la geometria e i campi di testo del marcatore, fare clic su Esci da Layout Marcatore o Esci da Layout Etichetta e fare clic su OK nel dialogo Stile Oggetto. Il nuovo Stile è aggiunto alla Gestione Risorse nel documento attivo ed è disponibile per l’uso con lo strumento appropriato.
