Rimpiazzare Stage Deck e Tralicci con Simboli

Gli oggetti Stage Deck e i tralicci dritti e curvi possono venire rimpiazzati con Simboli da catalogo: ciò permette di avere una miglior precisione nel conteggio degli oggetti nei report e rende più coerente la rappresentazione di oggetti identici presenti sul progetto. Concluse le fasi iniziali di progettazione, gli Stage Deck ed i tralicci generici possono venire sostituiti con Simboli che contengono parametri specifici di produzione.

Selezionare degli oggetti Stage Deck o dei tralicci; se vengono selezionati entrambi, si apre il dialogo Scelta tipo oggetto e viene richiesto di scegliere su quale tipologia di oggetto si desidera operare.

Rimpiazzare Oggetti Stage Deck

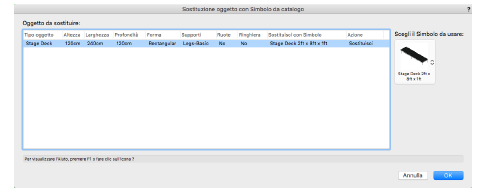

Per rimpiazzare un oggetto Stage Deck selezionato sul disegno con dei Simboli da catalogo:

Opzione	Descrizione
Oggetto da sostituire	Elenca gli oggetti Stage Deck selezionati; gli Stage Deck con altezza, larghezza, profondità, forma, tipo di sostegno e parametri delle ringhiere identici tra loro vengono elencati una volta sola come tipologia per scopo di sostituzione.
Parametri Stage Deck	Riporta i parametri base degli Stage Deck per ogni tipologia di oggetti identici, per identificare con maggiore facilità i gruppi di Stage Deck per la sostituzione.
Sostituisci con Simbolo	Riporta il Simbolo selezionato per la sostituzione degli Stage Deck.
Azione	Fare clic sulla colonna Azione per determinare se mantenere, sostituire o eliminare gli oggetti Stage Deck selezionati sul progetto. ● Sostituisci: rimpiazza la tipologia di oggetti con il Simbolo selezionato. ● Mantieni: mantiene gli oggetti originali e non li rimpiazza con il Simbolo selezionato. ● Elimina: elimina gli oggetti originali.
Scegli il Simbolo da usare	Permette di scegliere un Simbolo da catalogo da usare per la sostituzione. Dal Selettore Risorse, fare doppio clic su una Risorsa per attivarla.

3.Selezionare ogni tipologia di Stage Deck e scegliere il Simbolo che si desidera usare.

4.Fare clic nella colonna Azione fino a quando non compare l’opzione Sostituisci. Altre opzioni nella colonna Azione includono Mantieni o Elimina; se si fa clic su Sostituisci ma si vuole invece rimuovere o sostituire gli Stage Deck originale, fare clic per modificare l’azione.

Rimpiazzare Oggetti Traliccio

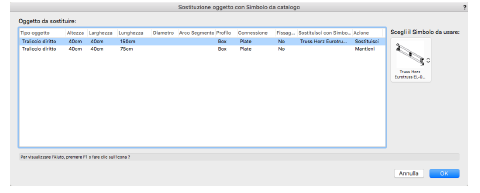

Per rimpiazzare un oggetto Traliccio selezionato sul disegno con dei Simboli da catalogo:

I tralicci che sono stati convertiti in Posizioni di aggancio possono venire selezionati; i tralicci che sono stati fatti ruotare in 3D non possono venire selezionati.

Opzione	Descrizione
Oggetto da sostituire	Elenca gli oggetti Traliccio selezionati; i tralicci diritti e curvi con altezza, larghezza, diametro, arco, profilo, connessioni e parametri pre-impianto identici tra loro vengono elencati una volta sola come tipologia per scopo di sostituzione.
Parametri Traliccio	Riporta i parametri base dei tralicci per ogni tipologia di oggetti identici, per identificare con maggiore facilità i gruppi di tralicci per la sostituzione.
Sostituisci con Simbolo	Riporta il Simbolo selezionato per la sostituzione dei tralicci.
Azione	Fare clic sulla colonna Azione per determinare se mantenere, sostituire o eliminare gli oggetti Traliccio selezionati sul progetto. ● Sostituisci: rimpiazza la tipologia di oggetti con il Simbolo selezionato. ● Mantieni: mantiene gli oggetti originali e non li rimpiazza con il Simbolo selezionato. ● Elimina: elimina gli oggetti originali.
Scegli il Simbolo da usare	Permette di scegliere un Simbolo da catalogo da usare per la sostituzione. Dal Selettore Risorse, fare doppio clic su una Risorsa per attivarla.

3.Selezionare ogni tipologia di traliccio identica e scegliere il Simbolo per rimpiazzarla. Fare clic nella colonna Azione fino a quando non compare l’opzione Sostituisci. Altre opzioni nella colonna Azione includono Mantieni o Elimina; se si fa clic su Sostituisci ma si vuole invece rimuovere o sostituire i tralicci originali, fare clic per modificare l’azione.
