I Modificatori del Modello del Terreno

Come è già stato evidenziato, quando viene creato il Modello del Terreno, è possibile utilizzare due modalità di visualizzazione, “Esistente” e “Proposto”. Il DTM proposto è calcolato in base ai dati originali, alterati da elementi “Modificatori”, cioè le entità che altereranno il terreno, quali strade, spianate, terrapieni, ecc.

I Modificatori possono essere posti su qualsiasi Lucido; le proprietà del Modello del Terreno specificano se il Modello viene influenzato solo dai Modificatori posti sul Lucido di appartenenza del DTM o da tutti. Per ulteriori informazioni vedere Creare un Modello del Terreno. Si possono mettere diversi Modificatori su Lucidi separati, ad esempio, in modo da poter mostrare individualmente l’effetto di ogni Modificatore sul Modello. Quando si inserisce un Modificatore sul progetto, viene automaticamente creata la Categoria “DTM-Modificatori”.

Lo strumento Modificatore sito

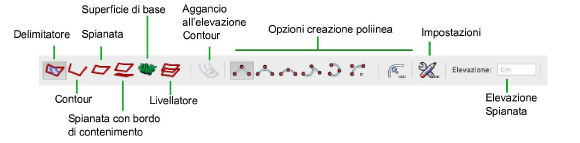

Quando viene generato il Modello del Terreno, sono disponibili due modi di visualizzazione per l’oggetto: l’esistente e il proposto. Il Modello esistente rappresenta lo stato del DTM prima dell’intervento progettuale, mentre quello proposto rappresenta il DTM dopo l’apporto delle modifiche progettate. Per modificare il Modello, utilizzare lo strumento Modificatore sito, oltre ad altri strumenti di modifica di Vectorworks. Un Modificatore può essere applicato sia al Modello esistente sia al proposto.

Opzione	Descrizione

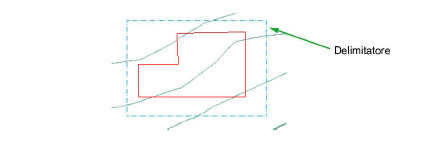

Delimitatore	Definisce un’area di transizione topografica fra i dati del Modello esistente e i Modificatori sito al suo interno.
Contour	Crea un modificatore a percorso aperto che rappresenta una linea di contour a quote costanti.
Spianata	Traccia un’area chiusa per modificare il Modello del Terreno.
Spianata con bordo di contenimento	Crea una spianata con un bordo attorno che permette di modellare il terreno che la circonda.
Superficie di base	Crea un’area nel Modello del Terreno a cui si possono applicare delle Texture.
Livellatore	Crea un’area in cui può essere accumulata terra in eccesso, per un ottimale bilanciamento di scavo e riporto.
Aggancio all’elevazione Contour	Vincola il modificatore all’elevazione del contour del Modello del Terreno che si trova sotto al cursore quando viene creato il modificatore stesso. Il contour sotto al cursore viene evidenziato e l’elevazione di quel contour viene usata come elevazione del modificatore.
Opzioni creazione Polilinea	Scegliere in questo gruppo di icone il metodo di disegno per la polilinea che rappresenta la forma del modificatore sito.
Impostazioni	Imposta i parametri predefiniti per il Modificatore sito.
Elevazione Spianata	Quando si crea una spianata, una spianata con bordo di contenimento, un contour o un livellatore, questo valore esprime la sua quota rispetto allo zero.

I Modificatori sito possono essere posti su qualsiasi Lucido. Le proprietà del Modello del Terreno specificano se i modificatori su altri Lucidi possono o meno avere effetto sul Modello (vedere Creare un Modello del Terreno). Si possono collocare diversi modificatori in Lucidi diversi in modo, per esempio, da poter mostrare i loro singoli effetti sul Modello del Terreno. Non appena si inserisce un Modello del Terreno in un documento, viene automaticamente creata la Categoria “DTM-Modificatori”.

Oltre allo strumento Modificatore sito, parecchi altri strumenti e comandi creano oggetti che possono modificare un Modello del Terreno.

Le Spianate

Una Spianata è un poligono 3D che rappresenta la forma e la quota della base di un elemento che si desidera aggiungere al Modello del Terreno (ad esempio un edificio). La Spianata viene usata come Modificatore e dunque influenza il DTM proposto, quando il terreno viene aggiornato. Le spianate possono essere tracciate tramite lo strumento Modificatore sito, oppure è possibile disegnare una polilinea e poi convertirla in Spianata tramite il comando Crea oggetti da tracciato (vedere Creare oggetti da poligoni o polilinee).

3.Disegnare un poligono che rappresenta una spianata, che può essere aperta o chiusa.

4.Se la spianata ha una pendenza, utilizzare la Tavolozza Informazioni per definire la tipologia ed usare i punti di controllo della spianata, intervenendo sui vertici del Modificatore.

● Selezionare il metodo di pendenza della spianata nella Tavolozza Informazioni e specificare i parametri della pendenza. I parametri della pendenza non vengono visualizzati se la Modalità pendenza è uguale a Nessuna. Quando si modifica un valore nella Tavolozza Informazioni, gli altri parametri vengono ricalcolati e visualizzati automaticamente.

● Una spianata può avere un piano di sbancamento. Il punto di controllo dell’elevazione di riferimento indica l’elevazione iniziale del Modificatore e la linea tratteggiata che passa attraverso il punto di controllo rappresenta un’elevazione costante lungo la linea. La linea tratteggiata indica e definisce il parametro Angolo contour; è visibile solo quando il Modificatore è selezionato con lo strumento Selezione e non è stampabile. Tutti i punti della linea sono alla stessa altezza; spostare i punti di controllo dell’angolo contour per definire come il Modificatore si comporta lungo il pendio. L’angolo contour deve sempre essere compreso tra 1° e 90° del vettore di pendenza (il profilo di sbancamento non può essere parallelo o perpendicolare al pendio).

● Oltre all’angolo della spianata è possibile specificare fino a due assi di pendenza personalizzati: Pendenza A e Pendenza B. Le frecce di pendenza possono essere visualizzate sulla spianata per indicare gli angoli di pendenza del pendio principale e dei due assi personalizzati; attivare le opzioni Mostra pendenza A e/o Mostra pendenza B. Le frecce di pendenza sono interattive: spostare un punto di controllo per regolare la direzione di pendenza e visualizzare la pendenza in quella posizione. I punti di controllo delle frecce di pendenza sono visibili solo quando si seleziona il Modificatore e non vengono stampate.

● La Tavolozza Informazioni visualizza il parametro Elevazione finale in modo che le spianate che si incontrano nella parte inferiore di una pendenza possono essere impostate sulla stessa altezza finale. I piani dei due Modificatori corrispondono quando le linee di contorno sono parallele e il punto di partenza di un Modificatore si trova sul piano dell’altro.

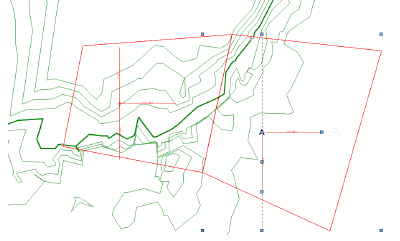

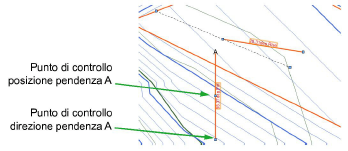

● Nella vista 2D, selezionare i punti di controllo delle frecce di pendenza o l’indicatore dell’Angolo contour per visualizzare in modo interattivo la pendenza in quella posizione. Le modifiche ai valori della pendenza nella Tavolozza Informazioni influenzano tutti i parametri della pendenza. Per impostare il piano di pendenza, modificare la pendenza e l’angolo o modificare la pendenza A e la pendenza B.

● Nella vista 2D, lo strumento Modifica cambia la forma della spianata. Nella vista 3D, utilizzare lo strumento Modifica per regolare l’elevazione sugli angoli del Modificatore: questa operazione cambia il piano e modifica l’angolo contour e può influenzare gli altri angoli del Modificatore, ma non altera il valore di pendenza. Questa regolazione interattiva rende più facile abbinare due Modificatori in modo che si incontrino alla stessa elevazione.

6.le proprietà della spianata possono essere modificate tramite la Tavolozza Informazioni.

Nota:lo strumento Modificatore sito genera un poligono 3D che è sempre planare.

Opzione	Descrizione
Semplifica tolleranza	Inserire un valore positivo per ridefinire la distanza orizzontale tra le parti più vicine di due porzioni del Modificatore. Una distanza più lunga semplifica il poligono del Modificatore, riducendo il numero di punti sorgente che modificano il Modello del Terreno. Una distanza più breve aumenta il numero di punti sorgente; il valore zero non semplifica il Modificatore.
N. vertici Modificatore	Riporta il numero di vertici creati dal Modificatore nella sua azione di influenza sul Modello del Terreno.
Tipo	Tramite questo menu è possibile scegliere il tipo di Modificatore.
Elevazione	Permette di impostare la quota Z del Modificatore.
Modalità pendenza	Tramite questo menu è possibile scegliere fra diverse modalità utili per esprimere la salita; se si sceglie la voce Nessuna, la spianata non ha pendenza.
Pendenza	Determina l’angolazione della spianata in base alla modalità scelta: inserire un valore angolare, percentuale o un rapporto.
Elevazione finale	Determina l’angolazione della salita in base alla elevazione finale.
Angolo contour	Definisce come il Modificatore viene sbancato lungo il vettore di salita.
Pendenza A	Determina l’angolazione del vettore della pendenza A.
Pendenza B	Determina l’angolazione del vettore della pendenza B.
Applica a	Utilizzare questo menu per scegliere se applicare la spianata al Modello del Terreno esistente o a quello proposto.
Mostra direzione pendenza	Se questa opzione è attiva, nella vista Alto/Pianta viene inserito un marcatore che mostra la direzione della spianata. Questa opzione è attivabile solo quando la pendenza ha un valore diverso da zero.
Mostra pendenza A	Se attivo, visualizza il vettore della pendenza A; è possibile intervenire graficamente sul progetto per modificare i suoi punti di controllo.
Mostra pendenza B	Se attivo, visualizza il vettore della pendenza B; è possibile intervenire graficamente sul progetto per modificare i suoi punti di controllo.
Vincola pendenza A/B verso il basso	Se questa opzione è attiva la pendenza A e/o la pendenza B verranno forzate ad essere delle discese.
Aggiorna calcoli	Facendo clic su questo bottone si forza il ricalcolo dei dati relativi all’area e al volume del Modello del Terreno posto sotto al Modificatore (è necessario sia presente un Delimitatore attorno alla Spianata).
Misura area / Misura volume	Mostra i dati relativi all’area e al volume del Modello del Terreno posto sotto al Modificatore (è necessario sia presente un Delimitatore attorno alla Spianata).
Muovi	Utilizzare questo menu per muovere l’intero oggetto o un singolo vertice.
Parametri vertice	Permette di modificare i parametri dei vertici del Modificatore.

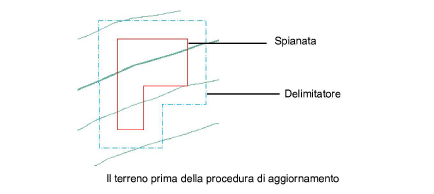

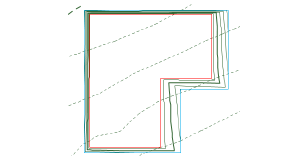

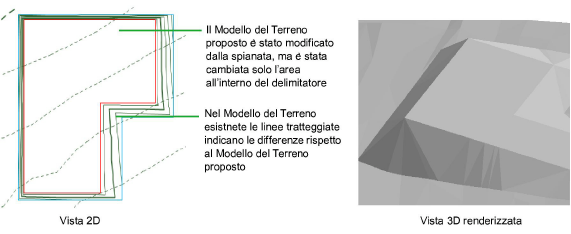

7.Il DTM proposto richiede un aggiornamento affinché rifletta la modifica della spianata. Selezionare il Modello del Terreno e fare clic sul bottone Aggiorna nella Tavolozza Informazioni.

Nota:Per ottenere risultati prevedibili, le spianate non si dovrebbero sovrapporre tra loro. Tutte le spianate devono essere completamente all’interno del proprio Delimitatore. Le spianate, incluse quelle incorporate all’interno di oggetti parametrici, non si possono incrociare all’esterno di un Delimitatore.

Creare una Spianata con bordo di contenimento

Una “Spianata con un bordo di contenimento” è simile a un Modificatore Spianata, ma include una configurazione aggiuntiva che definisce un bordo attorno all’oggetto, consentendo al terreno di essere modellato intorno alla Spianata. Ad esempio, il bordo di contenimento può essere utilizzato per modificare il terreno attorno a un oggetto Pavimentazione, offrendo un controllo maggiore sui parametri di scavo e riporto.

Il Modificatore può essere applicato al Modello del Terreno esistente o proposto; la Spianata con un bordo di contenimento può essere tracciata tramite lo strumento Modificatore sito, oppure è possibile disegnare una polilinea e poi convertirla in Spianata tramite il comando Crea oggetti da tracciato (vedere Creare oggetti da poligoni o polilinee).

2.Selezionare la modalità Spianata con bordo di contenimento nella Barra di Modo.

Opzione	Descrizione
Semplifica tolleranza	Inserire un valore positivo per ridefinire la distanza orizzontale tra le parti più vicine di due porzioni del Modificatore. Una distanza più lunga semplifica il poligono del Modificatore, riducendo il numero di punti sorgente che modificano il Modello del Terreno. Una distanza più breve aumenta il numero di punti sorgente; il valore zero non semplifica il Modificatore.
N. vertici Modificatore	Riporta il numero di vertici creati dal Modificatore nella sua azione di influenza sul Modello del Terreno.
Tipo	Tramite questo menu è possibile scegliere il tipo di Modificatore.
Elevazione	Permette di impostare la quota Z del Modificatore.
Modalità pendenza	Tramite questo menu è possibile scegliere fra diverse modalità utili per esprimere la salita; se si sceglie la voce Nessuna, la spianata non ha pendenza.
Pendenza	Determina l’angolazione della spianata in base alla modalità scelta: inserire un valore angolare, percentuale o un rapporto.
Elevazione finale	Determina l’angolazione della salita in base alla elevazione finale.
Angolo contour	Definisce come il Modificatore viene sbancato lungo il vettore di salita.
Pendenza A	Determina l’angolazione del vettore della pendenza A.
Pendenza B	Determina l’angolazione del vettore della pendenza B.
Applica a	Utilizzare questo menu per scegliere se applicare la spianata al Modello del Terreno esistente o a quello proposto.
Mostra direzione pendenza	Se questa opzione è attiva, nella vista Alto/Pianta viene inserito un marcatore che mostra la direzione della spianata. Questa opzione è attivabile solo quando la pendenza ha un valore diverso da zero.
Mostra pendenza A	Se attivo, visualizza il vettore della pendenza A; è possibile intervenire graficamente sul progetto per modificare i suoi punti di controllo.
Mostra pendenza B	Se attivo, visualizza il vettore della pendenza B; è possibile intervenire graficamente sul progetto per modificare i suoi punti di controllo.
Vincola pendenza A/B verso il basso	Se questa opzione è attiva la pendenza A e/o la pendenza B verranno forzate ad essere delle discese.
Aggiorna calcoli	Facendo clic su questo bottone si forza il ricalcolo dei dati relativi all’area e al volume del Modello del Terreno posto sotto al Modificatore (è necessario sia presente un Delimitatore attorno alla Spianata).
Misura area / Misura volume	Mostra i dati relativi all’area e al volume del Modello del Terreno posto sotto al Modificatore (è necessario sia presente un Delimitatore attorno alla Spianata).
Muovi	Utilizzare questo menu per muovere l’intero oggetto o un singolo vertice.
Parametri vertice	Permette di modificare i parametri dei vertici del Modificatore.

5.Se la spianata ha una pendenza, impostare la sua pendenza e selezionare il metodo, usando il menu Modalità pendenza. Usare un valore positivo per indicare una salita, un valore negativo per creare una discesa.

6.Sulla spianata viene inserita in automatico una freccia che indica la direzione della salita. Il Punto di quota indica l’elevazione zero. È possibile selezionare il punto di controllo alla fine del marcatore di direzione per spostarlo.

Nota:Lo strumento “Modificatore sito” genera un Modificatore poligonale 3D che è sempre planare.

7.Non è necessario aggiungere un Delimitatore attorno alla Spianata (vedere I Delimitatori), dato che esso viene creato automaticamente e può essere utilizzato per controllare l’andamento del terreno attorno alla Spianata.

8.È possibile modificare l’oggetto tramite la Tavolozza Informazioni o tramite lo strumento Modifica

● La Tavolozza Informazioni permette di modificare i parametri della polilinea, incluse le elevazioni del vertice o del bordo selezionato.

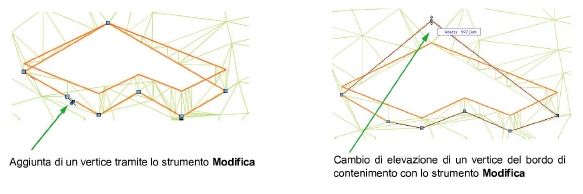

● Il componente Bordo di contenimento della Spianata può essere modificato tramite lo Strumento Modifica in modo simile alle modifiche possibili con i Muri: si possono spostare, aggiungere o eliminare vertici al fine di controllare l’andamento del terreno attorno alla Spianata.

● L’elevazione della superficie della Spianata viene controllata tramite il parametro Quota nella Tavolozza Informazioni e può essere inclinata tramite il parametro Pendenza.

9.Scegliere nel menu Modalità pendenza della Tavolozza Informazioni il metodo per definire la pendenza. A meno che non sia attiva la voce Nessuna, appena sotto il menu Modalità pendenza compaiono gli altri parametri da definire.

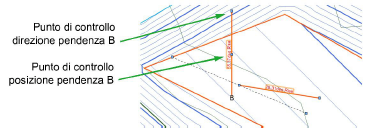

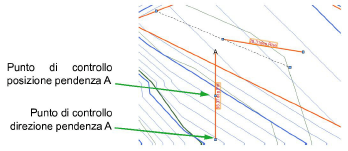

10.Oltre alla pendenza principale, è possibile definire fino a due assi personalizzati di pendenza trasversale, denominati Pendenza A e Pendenza B. È possibile visualizzare una freccia per ogni asse al di sopra della spianata per indicare gli angoli e le direzioni di pendenza principale e trasversali, attivando le opzioni Mostra direzione pendenza, Mostra Pendenza A e Mostra Pendenza B. Le frecce delle pendenze sono interattive; spostare con il mouse un punto di controllo per regolare la direzione di pendenza e visualizzare la pendenza in quella posizione. I punti di controllo delle frecce di pendenza sono visibili solo quando il modificatore è selezionato e non sono stampabili.
L’angolo di contour (fra la linea di contour e il vettore di pendenza) deve essere compreso fra 1° e 90°; l’inclinazione secondaria non può essere parallela o perpendicolare a quella primaria.

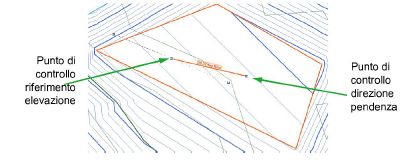

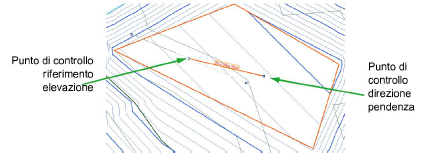

11.Il punto di controllo di riferimento della Elevazione indica la quota iniziale del Modificatore; la linea tratteggiata che passa attraverso il punto di controllo rappresenta una elevazione costante lungo la linea.

13.Il DTM proposto richiede un aggiornamento affinché rifletta la modifica della spianata. Selezionare il Modello del Terreno e fare clic sul bottone Aggiorna nella Tavolozza Informazioni.

Creare un contour

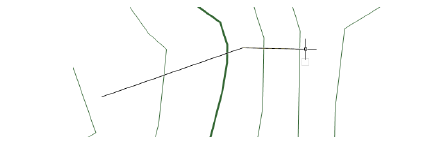

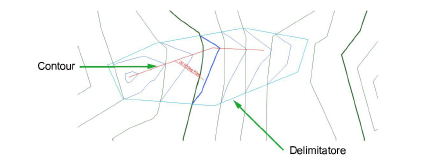

Un contour è un poligono aperto che modifica il Modello del Terreno e rappresenta una linea di contour ad una elevazione costante. Il Modificatore può essere applicato al Modello esistente o a quello proposto, che viene modificato quando si effettua l’aggiornamento.

I contour possono essere tracciati tramite lo strumento Modificatore sito, oppure disegnando una polilinea e poi convertendola tramite il comando Crea oggetti da tracciato (vedere Creare oggetti da poligoni o polilinee).

Opzione	Descrizione
Semplifica tolleranza	Inserire un valore positivo per ridefinire la distanza orizzontale tra le parti più vicine di due porzioni del Modificatore. Una distanza più lunga semplifica il poligono del Modificatore, riducendo il numero di punti sorgente che modificano il Modello del Terreno. Una distanza più breve aumenta il numero di punti sorgente; il valore zero non semplifica il Modificatore.
N. vertici Modificatore	Riporta il numero di vertici creati dal Modificatore nella sua azione di influenza sul Modello del Terreno.
Tipo	Tramite questo menu è possibile scegliere il tipo di Modificatore.
Elevazione	Permette di impostare la quota Z del Modificatore.
Modalità pendenza	Tramite questo menu è possibile scegliere fra diverse modalità utili per esprimere la salita; se si sceglie la voce Nessuna, la spianata non ha pendenza.
Pendenza	Determina l’angolazione della spianata in base alla modalità scelta: inserire un valore angolare, percentuale o un rapporto.
Elevazione finale	Determina l’angolazione della salita in base alla elevazione finale.
Applica a	Utilizzare questo menu per scegliere se applicare la spianata al Modello del Terreno esistente o a quello proposto.
Mostra direzione pendenza	Se questa opzione è attiva, nella vista Alto/Pianta viene inserito un marcatore che mostra la direzione della spianata. Questa opzione è attivabile solo quando la pendenza ha un valore diverso da zero.
Muovi	Utilizzare questo menu per muovere l’intero oggetto o un singolo vertice.
Parametri vertice	Permette di modificare i parametri dei vertici del Modificatore.

5.Di regola un contour non ha una pendenza, dato che rappresenta una elevazione costante. In rari casi in cui il Modificatore è una pendenza, definire i parametri di pendenza: viene applicata una freccia che indica l’andamento del contour.

7.Il DTM proposto richiede un aggiornamento affinché rifletta la modifica del contour. Selezionare il Modello il Terreno e fare clic sul bottone Aggiorna nella Tavolozza Informazioni.

I Delimitatori

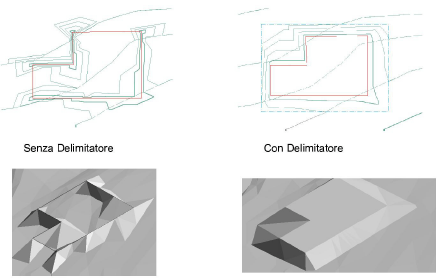

Un Delimitatore è un poligono 2D che limita l’area di transizione topografica fra il Modello esistente e i Modificatori inseriti all’interno del Delimitatore stesso. Al di fuori del Delimitatore, il terreno resta immutato; all’interno il Modello del Terreno può venire modificato. Il processore DTM elimina i dati esistenti all’interno dei delimitatori prima di considerare i Modificatori ivi contenuti. Un Delimitatore può sovrapporsi a un altro ma non racchiuderlo completamente, né attraversare una Spianata o un Livellatore.

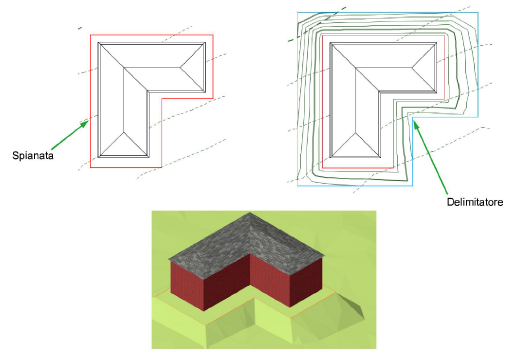

Alcuni oggetti come la Spianata, l’Edificio o la Strada possono agire come Modificatori del DTM e creano automaticamente un Delimitatore. In alternativa, si può usare lo strumento Modificatore sito per creare un Delimitatore personale.

I Delimitatori possono essere tracciati tramite lo strumento Modificatore sito, oppure disegnando una polilinea e poi convertendola tramite il comando Crea oggetti da tracciato (vedere Creare oggetti da poligoni o polilinee).

Opzione	Descrizione
Semplifica tolleranza	Inserire un valore positivo per ridefinire la distanza orizzontale tra le parti più vicine di due porzioni del Modificatore. Una distanza più lunga semplifica il poligono del Modificatore, riducendo il numero di punti sorgente che modificano il Modello del Terreno. Una distanza più breve aumenta il numero di punti sorgente; il valore zero non semplifica il Modificatore.
N. vertici Modificatore	Riporta il numero di vertici creati dal Modificatore nella sua azione di influenza sul Modello del Terreno.
Tipo	Tramite questo menu è possibile scegliere il tipo di Modificatore.
Applica a	Utilizzare questo menu per scegliere se applicare il Delimitatore al Modello del Terreno esistente o a quello proposto.
Mostra in 3D	Se questa opzione è attiva, il Delimitatore viene visualizzato come un poligono 3D, altrimenti la sua geometria non è visibile.
Muovi	Utilizzare questo menu per muovere l’intero oggetto o un singolo vertice.
Parametri vertice	Permette di modificare i parametri dei vertici del Modificatore.

5.Il DTM proposto richiede un aggiornamento affinché rifletta la modifica. Selezionare il Modello il Terreno e fare clic sul bottone Aggiorna nella Tavolozza Informazioni.

Creare Delimitatori in modo automatico

Dato che i Delimitatori sono spesso associati a una Spianata o ad altri tipi di Modificatori, Vectorworks Landmark è in grado di creare in automatico un Delimitatore attorno a un Modificatore sito, in base a determinati parametri. È possibile creare il Delimitatore con una graduale transizione della pendenza, adattandosi al contour esistente del terreno, ponendo il Delimitatore a una distanza fissa o variabile rispetto al Modificatore. Il Delimitatore opera uno scavo e riporto in modo da creare una pendenza morbida.

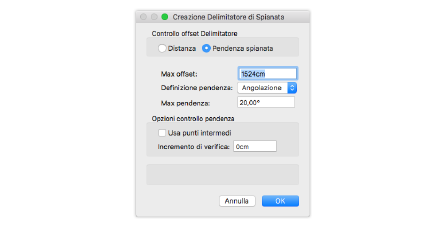

1. Selezionare i Modificatori sito che necessitano di un Delimitatore; è possibile utilizzare Spianate, ma anche oggetti Strada, Edificio o Terrapieno.

Opzione	Descrizione
Controllo offset Delimitatore
Distanza	Crea il Delimitatore con un offset fisso.
Pendenza scarpata	Crea un Delimitatore con un offset variabile, in base alla pendenza della scarpata (la variazione di pendenza determina l’offset).
Max offset	Imposta un offset fisso nel caso in cui si sia scelta la modalità Distanza, oppure specifica l’offset massimo quando si sia scelta la modalità Valuta pendenza.
Max pendenza	Permette di definire la pendenza massima.
Opzioni controllo pendenza
Usa punti intermedi	Abilita l’uso di punti intermedi, in modo da ottenere delle pendenze meno ripide.
Incremento di verifica	Indica il numero di punti intermedi da usare nel test; un valore ridotto incrementa la precisione, ma comporta anche tempi di calcolo più lunghi.

3.Impostare i parametri desiderati e fare clic su OK per creare il Delimitatore.

4.Selezionare il Modello del Terreno e fare clic sul bottone Aggiorna presente nella Tavolozza Informazioni.

Creare le Spianate dai Modificatori esistenti

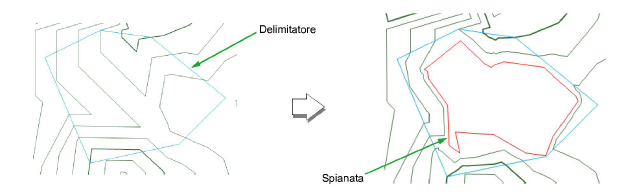

Un modificatore “Spianata” può essere automaticamente creato all’interno di Delimitatori precedentemente definiti. la Spianata viene posizionata in modo che i valori di scavo e riporto del Modello del Terreno proposto sottostante siano impostati allo stesso modo: i progettisti del territorio possano dunque iniziare a lavorare partendo da una soluzione bilanciata. L’angolazione della spianata può essere diversa in base al lato scelto per calcolare la sua pendenza.

● Il poligono che definisce l’area del Delimitatore deve essere chiuso. Se si sono selezionati più delimitatori, essi devono essere tutti chiusi: per chiudere il Delimitatore, selezionarlo e poi attivare l’opzione Chiuso nella Tavolozza Informazioni.

● Se sono stati selezionati più delimitatori, le spianate devono avere una pendenza uniforme. Per definire le spianante in modo diverso, selezionare solo un elemento alla volta.

● Il Delimitatore deve essere completamente all’interno di un Modello del Terreno.

● Il valore di Pendenza scarpata specificato non può essere troppo piccolo, dato che impedirebbe di ottenere valori di scavo e riporto equilibrati.

Opzione	Descrizione
Uniforme	Scegliere questa modalità per creare una spianata con pendenza uniforme.
In base al lato	Scegliere questa modalità per creare una spianata in base al lato scelto.
Seleziona il lato di riferimento	Utilizzare questi bottoni per scegliere un lato della spianata: inserire un valore individuale per ogni lato scelto.
Metodo	Utilizzare questo menu per scegliere il metodo di inserimento dei valori: Angolare, specifica la pendenza in gradi (ad esempio 26,7°) Rapp. altezza/base, specifica la pendenza come rapporto fra il cambiamento in verticale e quello in orizzontale (ad esempio 1:3) Percentuale, specifica la pendenza come valore percentuale (ad esempio 20%)

I valori di pendenza vengono registrati per ogni oggetto Spianata; tali valori possono essere riutilizzati per la creazione di una nuova Spianata selezionando una Spianata e poi richiamando di nuovo il comando “Crea Spianata da Delimitatori”.

I Livellatori

Inserendo un Livellatore è possibile bilanciare lo scavo e il riporto, in modo che non sia necessario effettuare inutilmente la rimozione o l’apporto di terra. Un Livellatore applica uno spessore di livellamento o di riempimento del terreno in base alla sua area. È possibile tracciare i Livellatori tramite lo strumento Modificatore sito, oppure disegnare una polilinea e poi convertirla tramite il comando Crea oggetti da tracciato (vedere Creare oggetti da poligoni o polilinee).

1. Creare il Modello del Terreno e aggiungere i Modificatori, come spianate e strade, quindi aggiornare il Modello proposto, facendo clic sul bottone Aggiorna presente nella Tavolozza Informazioni quando si seleziona in Modello del Terreno.

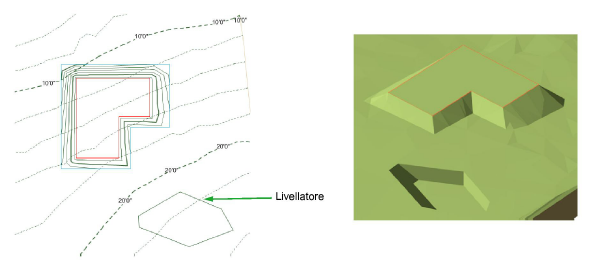

Nell’esempio, il risultato indica che è necessario procedere ancora con materiale di riempimento proveniente dall’esterno. Tuttavia se si definisce un’area di livellamento per diminuire la quantità di materiale di riempimento richiesta, si possono diminuire le spese.

Opzione	Descrizione
Semplifica tolleranza	Inserire un valore positivo per ridefinire la distanza orizzontale tra le parti più vicine di due porzioni del Modificatore. Una distanza più lunga semplifica il poligono del Modificatore, riducendo il numero di punti sorgente che modificano il Modello del Terreno. Una distanza più breve aumenta il numero di punti sorgente; il valore zero non semplifica il Modificatore.
N. vertici Modificatore	Riporta il numero di vertici creati dal Modificatore nella sua azione di influenza sul Modello del Terreno.
Tipo	Tramite questo menu è possibile scegliere il tipo di Modificatore.
Elevazione	Permette di impostare la quota Z del Modificatore.
Applica a	Utilizzare questo menu per scegliere se applicare il Delimitatore al Modello del Terreno esistente o a quello proposto.
Mostra in 3D	Se questa opzione è attiva, il Delimitatore viene visualizzato come un poligono 3D, altrimenti la sua geometria non è visibile.
Muovi	Utilizzare questo menu per muovere l’intero oggetto o un singolo vertice.
Parametri vertice	Permette di modificare i parametri dei vertici del Modificatore.

7.Impostare il valore della Elevazione con un valore negativo corrispondente alla profondità richiesta per reperire il materiale sufficiente al riempimento da effettuare. Se invece si tratta di effettuare uno scavo, inserire un valore positivo per creare un’area che possa accogliere il materiale.

8.Selezionare il Modello del Terreno e fare clic sul bottone Aggiorna presente nella Tavolozza Informazioni.

9.Valutare i risultati ottenuti tramite i campi presenti nella Tavolozza Informazioni. Se il valore del livellatore esige correzioni, selezionare il livellatore e intervenire sui suoi parametri nella Tavolozza Informazioni.

10.Continuare il processo di modifica e correzione fino a ottenere uno scavo e riporto bilanciati.

Le Superfici di base

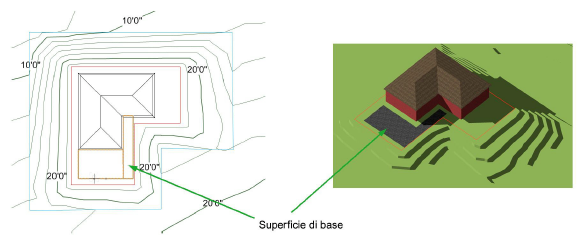

Le Superfici di base sono Modificatori che convertono un poligono 2D in un’area del progetto a cui si possono attribuire una texture. Per esempio, un prato può assumere un aspetto erboso, una terrazza può essere rivestita di mattoni o si può utilizzare una texture di terreno per fare assumere a un campo un aspetto fotorealistico. È possibile tracciare i Livellatori tramite lo strumento Modificatore sito, oppure disegnare una polilinea e poi convertirla tramite il comando Crea oggetti da tracciato (vedere Creare oggetti da poligoni o polilinee).

Opzione	Descrizione
Semplifica tolleranza	Inserire un valore positivo per ridefinire la distanza orizzontale tra le parti più vicine di due porzioni del Modificatore. Una distanza più lunga semplifica il poligono del Modificatore, riducendo il numero di punti sorgente che modificano il Modello del Terreno. Una distanza più breve aumenta il numero di punti sorgente; il valore zero non semplifica il Modificatore.
N. vertici Modificatore	Riporta il numero di vertici creati dal Modificatore nella sua azione di influenza sul Modello del Terreno.
Tipo	Tramite questo menu è possibile scegliere il tipo di Modificatore.
Applica a	Utilizzare questo menu per scegliere se applicare il Delimitatore al Modello del Terreno esistente o a quello proposto.
Texture da Categoria	Questo menu permette di scegliere una Categoria fra quelle presenti nel progetto oppure di crearne una ex-novo per derivare la texture e l’eventuale tratteggio di superficie da applicare alla Superficie di base. La Categoria scelta dovrebbe avere una texture associata.
Mostra in 3D	Se questa opzione è attiva, il Delimitatore viene visualizzato come un poligono 3D, altrimenti la sua geometria non è visibile.
Muovi	Utilizzare questo menu per muovere l’intero oggetto o un singolo vertice.
Parametri vertice	Permette di modificare i parametri dei vertici del Modificatore.

5.Per fare in modo che il DTM recepisca le modifiche apportate è necessario aggiornarlo: selezionare il Modello del Terreno e fare clic sul bottone Aggiorna presente nella Tavolozza Informazioni.
