Dopo aver completato l’analisi del percorso è possibile effettuare il download dei risultati dei codici a colori, della polilinea del percorso e dei dati, che vengono inseriti nel progetto Vectorworks.
Per scaricare le analisi da AutoTURN Online e posizionarle in Vectorworks;
1. Richiamare il comando Recupera l’analisi da AutoTURN Online. Se non si è collegati ad AutoTURN Online, utilizzare la procedura per effettuare l’accesso ad AutoTURN Online; vedere Collegarsi o scollegarsi da AutoTURN Online.
2.Se si è già collegati al browser AutoTURN Online, fare clic su Chiudi e ricevi l’analisi.

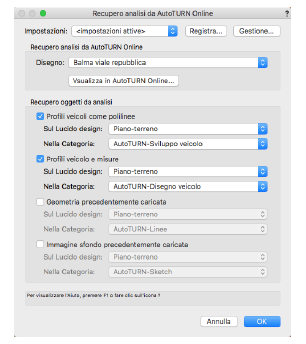

Si apre il dialogo Recupero analisi da AutoTURN Online.
|
Parametro |
Descrizione |
|---|---|
|
Impostazioni |
Per usare un Set di parametri registrati, sceglierlo nel menu a discesa. La voce <Impostazioni attive> indica i parametri attivi nel dialogo, sia che siano stati impostati a mano o da un Set precedentemente registrato. |
|
Registra |
Apre il dialogo Registrazione Set parametri che permette di assegnare un nome e registrare i parametri attivi in modo che possano velocemente essere selezionati come un Set. |
|
Gestione |
Apre il dialogo Gestione Set registrati che permette di rinominare o eliminare i Set di parametri dei Modelli digitali del Terreno registrati. |
|
Recupero analisi da AutoTURN Online |
|
|
Disegno |
Questo menu permette di scegliere uno dei disegni registrati sul serve si AutoTURN Online; sceglier il disegno di cui si vuole fare il download. |
|
Visualizza in AutoTURN Online |
Fare clic su questo bottone per aprire il disegno selezionato nel browser di AutoTURN Online per verificare lo stato del disegno. |
|
Recupero oggetti da analisi |
|
|
Profili veicoli come polilinee |
Effettua il download dell’analisi del percorso seguito; in Vectorworks, tali oggetti vengono raggruppati come oggetti polilinea. |
|
Sul Lucido Design /nella Categoria |
Per controllare l’aspetto e la visibilità, selezionare il Lucido design e la Categoria a cui si vogliono inserire gli oggetti scaricati; tramite i due menu è possibile scegliere un Lucido o una Categoria già presenti nel progetto, ma è anche possibile creare un nuovo elemento. |
|
Profili veicolo e misure |
Scarica l’etichetta con la descrizione del profilo del veicolo e i suoi dati (deve venire prima aggiunto su AutoTURN Online facendo clic su Posiziona Profilo Veicolo nel disegno) |
|
Sul Lucido Design /nella Categoria |
Per controllare l’aspetto e la visibilità, selezionare il Lucido design e la Categoria a cui si vogliono inserire gli oggetti scaricati; tramite i due menu è possibile scegliere un Lucido o una Categoria già presenti nel progetto, ma è anche possibile creare un nuovo elemento. |
|
Geometria precedentemente caricata |
Effettua il download del tracciato (come polilinea) che era stato caricato precedentemente. |
|
Sul Lucido Design /nella Categoria |
Per controllare l’aspetto e la visibilità, selezionare il Lucido design e la Categoria a cui si vogliono inserire gli oggetti scaricati; tramite i due menu è possibile scegliere un Lucido o una Categoria già presenti nel progetto, ma è anche possibile creare un nuovo elemento. |
|
Immagine sfondo precedentemente caricata |
Effettua il download dell’immagine di sfondo che era stata caricata precedentemente. |
|
su Lucido Design/nella Categoria |
Per controllare l’aspetto e la visibilità, selezionare il Lucido design e la Categoria a cui si vogliono inserire gli oggetti scaricati; tramite i due menu è possibile scegliere un Lucido o una Categoria già presenti nel progetto, ma è anche possibile creare un nuovo elemento. |

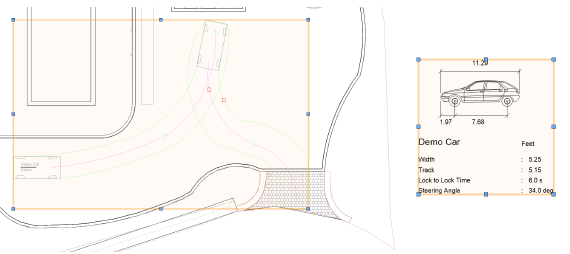

Le polilinee di analisi e gli altri oggetti vengono inseriti come gruppo nel documento Vectorworks attivo.
