Vectorworks Landmark dispone di speciali comandi che permettono di creare una strada effettuando una serie di passaggi. Si definisce con una polilinea la linea di mezzeria della strada, poi si aggiungono dei Punti trigonometrici. La quota dei Punti trigonometrici viene specificata prima della creazione della strada. Infine, il Modello del Terreno viene aggiornato e modificato dall’oggetto Strada.
I parametri di progettazione della strada possono essere creati su un Lucido a parte per facilitare modifiche successive.
Per creare la linea di mezzeria di una strada:
1. Se lo si desidera, creare un nuovo Lucido per la strada tramite il comando Organizzazione. La Scala del Lucido deve essere la stessa di quella del Lucido del Modello del Terreno. Impostare come visibile il Lucido del modello e selezionare il comando Opzioni Lucidi > Mostra / aggancia altri.
2.Attivare lo strumento Polilinea
.

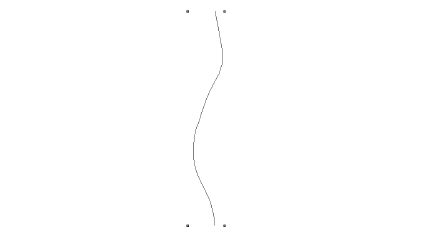

3.Tracciare una polilinea che rappresenti la sagoma della strada.
La polilinea deve essere composta da una combinazione di vertici ad Angolo e ad Arco: non utilizzare vertici di Bézier o a Spline Cubica. I due punti terminali devono essere di tipo ad angolo.
Nota:è indispensabile che la strada non fuoriesca dai confini del Modello del Terreno.
Vectorworks Landmark inserisce punti stazionari (trigonometrici) lungo la polilinea selezionata a un intervallo specifico.
Per inserire dei punti stazionari:
1. Selezionare la polilinea e scegliere il comando Inserisci Stazioni sulla Polilinea.
Si apre il dialogo Inserimento Punti trigonometrici.
|
Opzione |
Descrizione |
|---|---|
|
Distanza fra i Punti |
Impostare la spaziatura fra i Punti trigonometrici. |
|
Inserisci Legende sul disegno
|

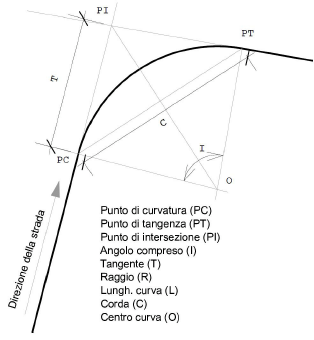

Crea una tabella di dati per ogni segmento della polilinea. Le legende indicano i seguenti dati:
|
|
Crea Foglio Elettronico |
Crea un Foglio Elettronico contenente i dati delle curve; il numero del Foglio Elettronico corrisponde al numero della polilinea. |
|
Non valutare i dati |
Non vengono create tabelle di dati. |
2.Inserire l’intervallo fra i Punti trigonometrici e fare clic su OK per creare i punti stazionari lungo la polilinea. Se si tratta della prima volta che viene inserito un Punto trigonometrico nel documento durante l’attuale sessione, si apre il dialogo delle Proprietà Oggetto. Accettare i parametri predefiniti e fare clic su OK.

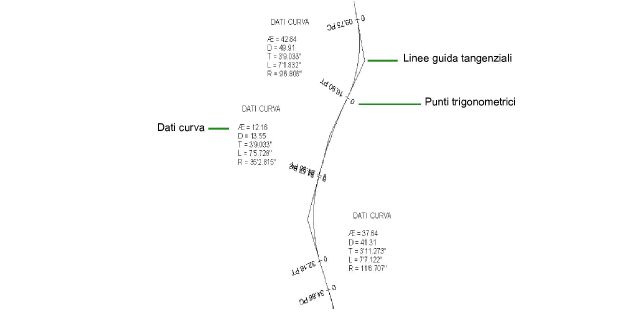

Ciascun Punto stazionario assume un’etichetta di dati. Se sono state create tabelle di dati delle curve, possono essere selezionate e spostate, se necessario, come quelle riguardanti i Punti trigonometrici.
3.I parametri dei Punti trigonometrici possono essere impostati modificando i valori nella Tavolozza Informazioni.
|
Opzione |
Descrizione |
|---|---|
|
Z |

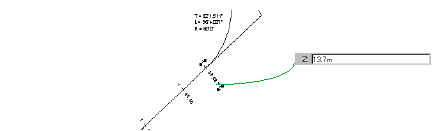

Impostando la quota di elevazione del primo Punto trigonometrico lungo la polilinea, Landmark calcola le quote degli altri Punti (come mostrato nella prossima sezione). |
|
Modo |
Tramite questo menu è possibile scegliere la modalità operativa dello strumento. |
|
Includi come dati del DTM |
Permette di utilizzare il Punto trigonometrico come un dato del DTM se è posto nel Lucido dei dati sorgente. Usare questa modalità nella fase di definizione dei dati sorgente del Modello del Terreno. |
|
Altezza del DTM |
Imposta la quota di elevazione al livello di quella del DTM esistente. |
|
Usa solo grafica 2D |
Tratta il Punto trigonometrico come un testo 2D senza creare alcun Punto 3D. |
|
Modificatore sito |
Fa in modo che i Punti trigonometrici operino come Modificatori, influenzando il Modello proposto. |
|
Modello del Terreno |
Questo menu è visibile solo quando si è scelto il Modo “Altezza del Modello” e permette di scegliere a quale modello riferirsi (attuale o proposto). |
|
Simbolo grafico |
Utilizzare questo menu per scegliere quale simbolo grafico utilizzare:
|
|
Etichetta |
Scegliere il tipo di dati da visualizzare nell’etichetta. |
|
Fattore di Scala |
Determina la dimensione di visualizzazione dell’etichetta. |
Nel passaggio precedente, le quote dei Punti trigonometrici venivano fissati in base al Modello del Terreno; nelle situazioni reali, una strada è raramente messa alla quota esatta del Modello. Tuttavia, Vectorworks Landmark può automaticamente impostare la quota dei Punti trigonometrici su un piano specifico.
Per impostare le quote dei Punti trigonometrici (con allineamento complanare):
1. Impostare la quota solo del Punto trigonometrico finale (contrassegnato con l’etichetta PF) selezionando Il Punto e inserendo la sua quota nella Tavolozza Informazioni. Se il DTM era presente all’atto di esecuzione del comando Inserisci Stazioni sulla Polilinea, l’elevazione del Punto è stata impostata al livello di quella del DTM proposto.
2.Nel segmento da allineare, selezionare il primo e l’ultimo Punto e attivare il comando Allinea Punti trigonometrici.
Si apre il dialogo Allinea Punti Trigonometrici.
3.Inserire la Pendenza della strada o la quota di elevazione dell’ultimo Punto e fare clic su OK.
Le quote dei Punti trigonometrici posti fra gli estremi vengono impostate sul piano specificato.

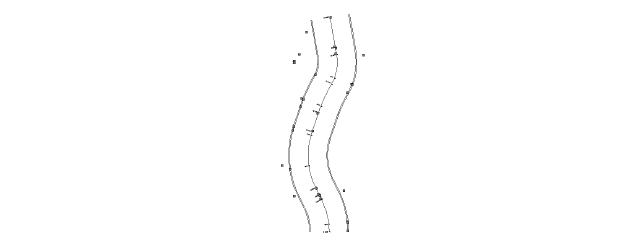

La strada può a questo punto essere creata automaticamente sulla base dei Punti posizionati. La strada segue la polilinea che rappresenta la linea di mezzeria e viene posizionata alla quota determinata dai Punti trigonometrici.
Per creare la strada:
1. Selezionare la polilinea centrale o uno dei Punti stazionari e attivare il comando Crea Strada da Punti trigonometrici.

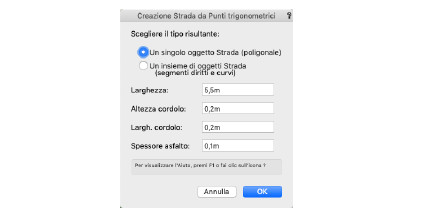

Si apre il dialogo Creazione Strada da Punti trigonometrici.
|
Opzione |
Descrizione |
|---|---|
|
Un singolo oggetto Strada (poligonale) |
Scegliere questa modalità per creare un singolo oggetto Strada (poligonale). |
|
Un insieme di oggetti Strada (curva + diritta) |
Scegliere questa modalità per creare una serie di oggetti Strada (diritta) e Strada (curva) lungo le stazioni. |
|
Largh. asfalto |
Larghezza della parte asfaltata. |
|
Spessore asfalto |
Spessore dell’asfalto (senza cordoli). |
|
Largh. cordolo |
Larghezza del cordolo. |
|
Altezza cordolo |
Altezza del cordolo. |
2.Inserire i parametri della strada e fare clic su OK. La polilinea e i Punti trigonometrici vengono usati per creare un oggetto Strada (poligonale) oppure una Strada composta da diverse sezioni.
Se si tratta della prima volta che viene creato un oggetto Strada durante l’attuale sessione, si apre il dialogo delle Proprietà Oggetto. Accettare i parametri predefiniti e fare clic su OK.
3.Se è scelto il metodo Un insieme di oggetti Strada (curva + diritta), affinché la strada possa modificare il Modello di Terreno, attivare l’opzione Usa Modificatori sito e inserire i parametri di offset su entrambi i lati della strada (se i valori di offset inseriti sono troppo piccoli, ne viene inserito automaticamente uno minimo).
Nota:quando si usa il comando Crea Strada da Punti trigonometrici non si dovrebbero spostare i Punti trigonometrici (eccetto che in elevazione). Se è richiesto un ulteriore Punto trigonometrico, aggiungere un vertice ad angolo alla polilinea, fornire un valore di quota ed eseguire ancora il comando Crea Strada da Punti trigonometrici.
4.È necessario aggiornare il Modello del Terreno. Selezionare il Modello del Terreno e fare clic sul bottone Aggiorna presente nella Tavolozza Informazioni.
Nota:Se la strada è stata creata su un Lucido diverso da quello del Modello del Terreno, fare clic sul bottone Impostazioni DTM e verificare che la modalità Usa Modificatori su sia impostata su Tutti i Lucidi.

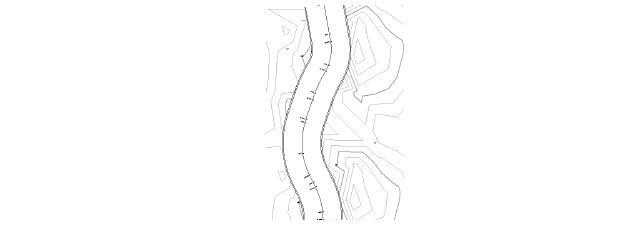

Il Modello proposto viene aggiornato. Se l’opzione Usa Modificatori sito per le sezioni della strada è accesa, le linee di contour vengono regolate perché salgano e scendano in base al livello della strada.
