Aggiungere Piante al progetto

Ogni oggetto pianta si basa su uno Stile Pianta che si sceglie nel Selettore Risorse. I parametri sono impostati mediante lo Stile, ma se necessario, le impostazioni predefinite di certi parametri possono essere cambiate nel dia­logo Impostazioni Pianta o nel dialogo Impostazioni avanzate Pianta prima dell’inserimento. Una volta inseriti, gli oggetti pianta selezionati possono essere modificati con la Tavolozza Informazioni.

Oltre all’aspetto e ai parametri definiti per le piante, lo strumento “Pianta” può inserire le istanze nel progetto in varie configurazioni possibili, da piante singole fino a gruppi di piante. Quando si definiscono i parametri dopo il posizionamento, un gruppo di piante viene considerato come una pianta singola nella Tavolozza Informazioni. La geometria delle piante può anche essere creata disegnando una polilinea per poi selezionare il comando Crea oggetti da tracciato (vedere Creare oggetti da poligoni o polilinee). Vedere Lo strumento “Pianta” per un approfondimento sulla relazione tra gli Stili Pianta e le impostazioni di una singola istanza pianta.

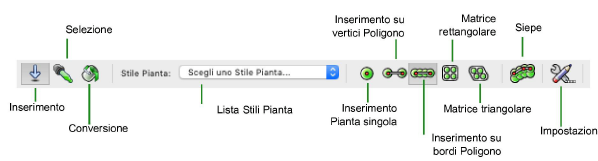

Opzione	Descrizione
Inserimento	Inserisce una pianta in accordo alla modalità scelta.
Selezione	Definisce le proprietà standard facendole coincidere con quelle di una pianta già posizionata sul progetto.

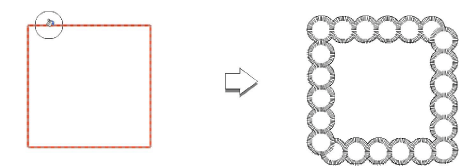

Conversione	Utilizza la modalità attiva di pianta per convertire un polilinea, un poligono, un rettangolo, un cerchio o un arco in un oggetto Pianta.
Lista Stili Pianta	Questo menu permette di scegliere uno Stile Pianta per quella da posizionare. Fare clic per accedere al Selettore Risorse e scegliere uno Stile. Per ulteriori informazioni sul Selettore Risorse, vedere Il Selettore Risorse.
Inserimento Pianta singola	Inserisce una singola specifica pianta ad ogni clic del mouse.
Inserimento su vertici Poligono	Inserisce una singola specifica pianta ad ogni vertice del poligono inserito.
Inserimento su bordi Poligono	Inserisce piante lungo il bordo del poligono disegnato, posizionandole alla distanza definita nelle impostazioni alla voce Spaziatura.
Matrice rettangolare	Inserisce piante riempiendo il bordo del rettangolo disegnato, posizionandole alla distanza definita nelle impostazioni alla voce Spaziatura.
Matrice triangolare	Inserisce piante riempiendo il bordo del poligono disegnato, posizionandole alla distanza definita nelle impostazioni alla voce Spaziatura.
Siepe	Abilita la creazione di una siepe per le modalità Inserimento su bordi Poligono e Matrice triangolare. Quando è attiva, crea file di siepi lungo la polilinea tracciata; il numero di righe di siepi è stabilito in Impostazioni.
Impostazioni	Apre il dialogo Impostazioni Pianta o Impostazioni avanzate Pianta per definire il tipo di pianta da posizionare, le opzioni di inserimento e la definizione.

Per inserire le piante nel disegno:

1.         Attivare lo strumento Pianta .

2.Selezionare lo Stile Pianta da utilizzare. Nel Selettore Risorse, fare doppio clic su una Risorsa per attivarla.

In alternativa, fare clic su Impostazioni Pianta per aprire il relativo dialogo. Fare clic sul menu Stile Pianta per accedere al Selettore Risorse e fare clic su uno Stile Pianta per attivarlo. Specificare ogni impostazione differente da quelle dello Stile, se è necessario.

Lo strumento Pianta utilizzerà le stesse impostazioni finché non verranno nuovamente cambiate selezionando uno Stile Pianta, modificando le impostazioni oppure utilizzando la modalità Selezione, che modifica le impostazioni standard facendole coincidere con una pianta già inserita sul progetto.

Il dialogo Impostazioni Pianta si apre automaticamente facendo clic sull’area di disegno prima di aver scelto uno Stile Pianta.
Per aprire automaticamente il dialogo Impostazioni avanzate Pianta invece del dialogo Impostazioni Pianta, vedere Impostazioni avanzate Pianta: Pannello Opzioni.

3.Selezionare la modalità di inserimento appropriata nella Barra di Modo.

In modalità Inserimento, in base alla modalità selezionata, fare clic sull’area di disegno per posizionare una singola pianta oppure per disegnare una matrice poligonale o rettangolare. Mentre si fa clic con lo strumento Pianta sul disegno, viene visualizzata un’anteprima dell’ingombro della pianta, in modo da semplificare il lavoro.

In modalità Conversione, gli oggetti adatti sono evidenziati quando il cursore ci passa sopra. Fare clic su un oggetto adatto per trasformarlo in pianta. Secondo la modalità di inserimento, la pianta segue il percorso o riempie l’oggetto.

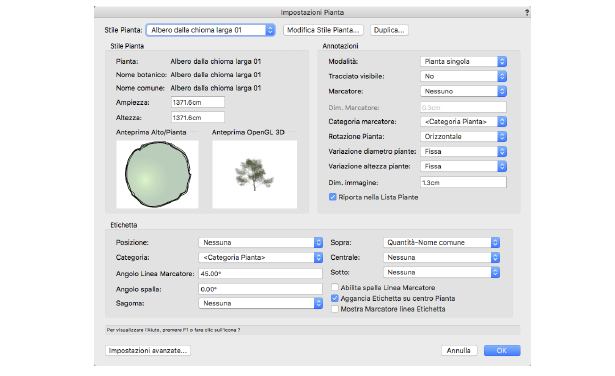

Impostazioni Strumento Pianta

In maniera predefinita, Vectorworks apre il dialogo Impostazioni Pianta quando per la prima volta si inserisce una Pianta. Le proprietà possono essere modificate nella Tavolozza Informazioni. Vedere Impostazioni avanzate Pianta: Pannello Opzioni per informazioni su come preimpostare l’apertura del dialogo Impostazioni avanzate Pianta.

Le modifiche fatte alle impostazioni non hanno effetto sullo Stile Pianta.

Opzione	Descrizione
Stile Pianta	Apre il Selettore Risorse per permettere la scelta di uno Stile Pianta; fare doppio clic su una Risorsa per attivarla.
Modifica Stile Pianta	Apre il dialogo Stile Pianta che permette di modificare i parametri dello Stile; le modifiche nei parametri dello Stile provocano variazioni in ogni istanza dello Stile inserita nel disegno (vedere Creare Stili Pianta).
Duplica	Crea un duplicato di Pianta basato sullo Stile Pianta selezionato; vedere Creare Stili Pianta.
Stile Pianta
Pianta / Nome botanico / Nome comune	Questi campi mostrano i diversi nomi della pianta corrispondente allo Stile selezionato.
Ampiezza / Altezza	Utilizzare i dati dello Stile Pianta, oppure inserirne altri personalizzati.
Anteprime	Immagini di anteprima dell’aspetto della pianta.
Etichetta
Posizione	Usare questo menu per scegliere dove si desidera posizionare l’etichetta rispetto alla pianta.
Categoria	Per controllare l’aspetto e la visibilità, selezionare la Categoria tra quelle presenti nel disegno, oppure crearne una nuova.
Angolo Linea Marcatore	Definisce l’angolo della linea del Marcatore, con un valore compreso fra 0° e 360°. Impostando lo stesso angolo per più linee marcatore, si fa in modo che queste risultino allineate, per un risultato più ordinato e convincente.
Angolo spalla	Quando si abilita l’opzione di angolo spalla dell’etichetta, impostare qui l’angolo della linea di spalla e, se selezionato, dell’etichetta, con un valore compreso fra 0° e 360°. Per visualizzare l’etichetta sulla sinistra, definire un angolo nel quadrante compreso tra più di 90° e meno di 270°. Per visualizzare l’etichetta sulla destra, definire un angolo nel quadrante compreso tra meno di 90° e più di 270°. Impostando lo stesso angolo per più piante, si fa in modo che le linee dell’angolo spalla siano allineate, per un risultato più ordinato e convincente.

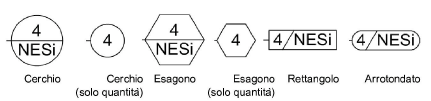

Sagoma	Definisce lo stile della sagoma dell’etichetta, per visualizzare le quantità o, se desiderato, l’ID Pianta con le relative etichette.
Sopra / Centrale / Sotto	Vengono elencate le etichette personali presenti nel disegno così come le combinazioni dei record predefiniti per le etichette. Definire qui le informazioni da visualizzare ad ogni livello dell’etichetta, oppure selezionare Nessuna per nascondere le informazioni del relativo livello. Per il livello centrale, selezionare -Linea continuazione- per far proseguire la spalla come linea di separazione delle informazioni presenti nella riga sopra e sotto. In alternativa selezionare Personalizza dati per creare un’etichetta della pianta personale (vedere Creare una Etichetta Pianta personalizzata).
Abilita spalla Linea Marcatore	Aggiunge una linea spalla alla Linea Marcatore; correggere l’angolo della spalla con la maniglia di controllo oppure inserendo il valore di Angolo Spalla.
Aggancia Etichetta su centro Pianta	Consente l’aggancio dell’estremo della Linea Testimone al centro della pianta; disattivare questa opzione per impostare la posizione del punto finale manualmente.
Mostra Marcatore linea Etichetta	Visualizza un Marcatore all’estremità della linea testimone; definire il Marcatore da utilizzare modificando la Categoria dell’etichetta.
Annotazioni
Modalità	Controlla il modo di inserimento della pianta.

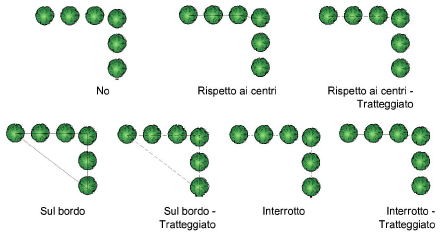

Tracciato visibile	Durante l’inserimento multiplo, permette di cambiare la visualizzazione del tracciato o del poligono di forma del gruppo.
Marcatore	Selezionare lo stile marcatore da utilizzare (nessuno, croce, punto o segno X).
Dim. Marcatore	Specifica la dimensione del marcatore scelto.
Categoria marcatore	Per controllare l’aspetto e la visibilità, scegliere una Categoria per il Marcatore nella lista di Categorie presenti nel progetto, oppure creare una nuova Categoria. Scegliere <Categoria Pianta> per assegnare il Marcatore alla stessa Categoria della Pianta.

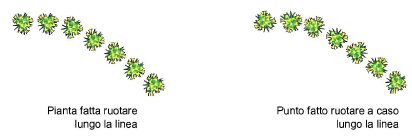

Rotazione pianta	Negli inserimenti multipli, orienta le piante lungo la direttrice orizzontale, ruota le piante lungo la linea creata dai bordi del poligono di creazione, oppure ruota le piante in maniera casuale, creando un aspetto più realistico.
Variazione diametro piante	Mantiene le piante a una dimensione fissa, oppure fa variare a caso il diametro delle piante secondo la percentuale specificata.
Variazione altezza piante	Mantiene le piante a un’altezza fissa o la varia a caso nell’ambito della percentuale specificata.
Dim immagine	Specifica la dimensione dell’immagine della pianta quando viene inserita in una etichetta personalizzata.
Riporta nella Lista Piante	Attivare questa opzione per includere la pianta negli abachi delle piante.
Impostazioni avanzate	Apre il dialogo Impostazioni avanzate Pianta per accedere a parametri aggiuntivi.

Impostazioni avanzate Strumento Pianta

In modo predefinito, quando si aggiungono piante a un progetto, Vectorworks apre il dialogo Impostazioni Pianta, in cui si sceglie lo Stile Pianta e si possono impostare i parametri di base per un’istanza. Tuttavia, ci sono circostanze in cui sono necessarie preferenze più dettagliate, incluse dimensioni personalizzate, liste di dati e dettagli di visualizza­zione.

Per accedere al dialogo Impostazioni avanzate Pianta, fare clic sul bottone Impostazioni avanzate del dialogo Impo­stazioni Pianta oppure sul bottone Impostazioni avanzate Pianta della Tavolozza Informazioni. Per modificare il comportamento di Vectorworks in modo che apra il dialogo Impostazioni avanzate Pianta quando si inserisce una pianta o si fa clic su Impostazioni nella Barra di Modo, vedere Impostazioni avanzate Pianta: Pannello Opzioni.

Nota:Nella documentazione sulle piante, ogni riferimento al dialogo Impostazioni Pianta include anche un riferimento implicito al dialogo Impostazioni avanzate Pianta. Ogni funzionalità che richiede l’uso del dialogo Impostazioni avan­zate Pianta ha invece un riferimento esplicito.

Variazioni di impostazione non hanno effetto sullo Stile Pianta.

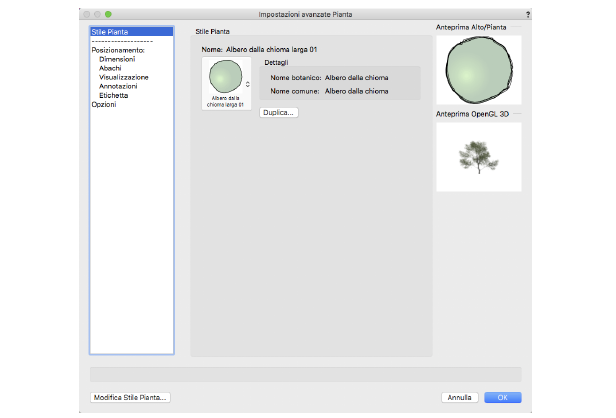

Impostazioni avanzate Pianta: Pannello Stile Pianta

Il pannello Stile Pianta viene utilizzato per selezionare lo Stile Pianta per l’inserimento di un oggetto mediante lo strumento “Pianta”.

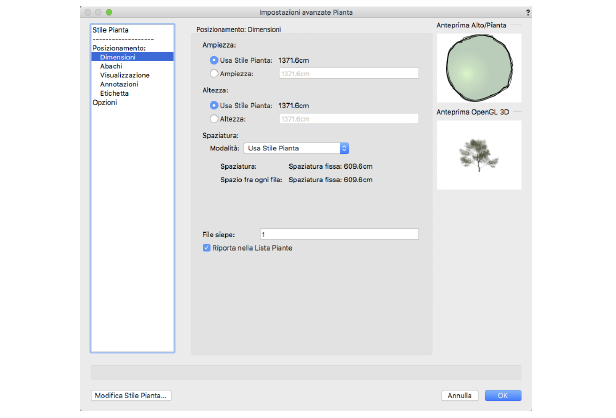

Impostazioni avanzate Pianta: Pannello Dimensioni

Il pannello Dimensioni visualizza le impostazioni standard per le dimensioni dello Stile Pianta; per ulteriori informa­zioni, vedere Stile Pianta: Pannello Opzioni Inserimento.

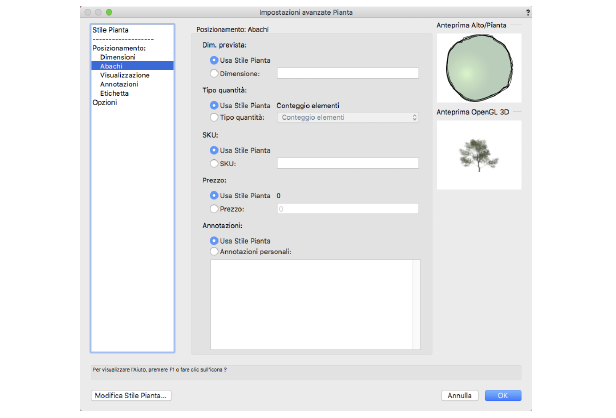

Impostazioni avanzate Pianta: Pannello Abachi

Il pannello Abachi visualizza le impostazioni standard per i rapporti della definizione pianta; per ulteriori informa­zioni, vedere Stile Pianta: Pannello Abachi. Per ogni parametro, selezionare Usa Stile Pianta oppure inserire un valore personale.

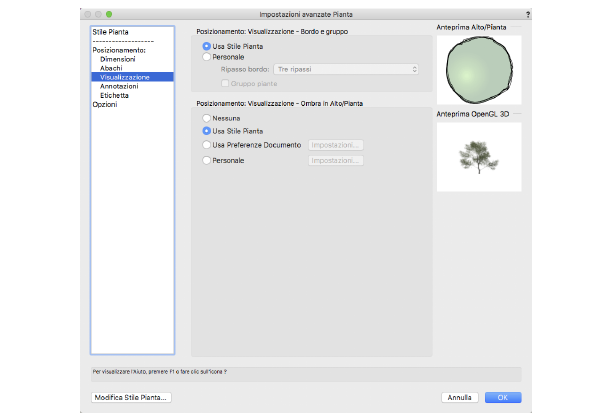

Impostazioni avanzate Pianta: Pannello Visualizzazione

Il pannello Visualizzazione mostra le impostazioni standard per la resa grafica della definizione pianta; per ulteriori informazioni, vedere Stile Pianta: Pannello Visualizzazione. Per ogni parametro, selezionare Usa Stile Pianta oppure selezionare un valore personale per le opzioni di bordo e gruppo. Per l’ombra nella vista in Pianta, scegliere l’impostazione Nessuna, Usa Stile Pianta, Usa Preferenze Documento o Personale (per quest’ultima, vedere L’aspetto dell).

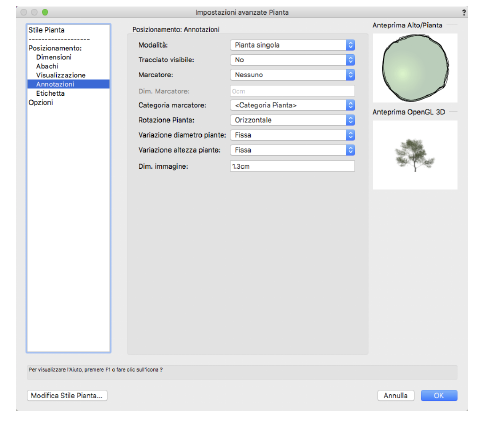

Impostazioni avanzate Pianta: Pannello Annotazioni

Selezionare i parametri di Stile Pianta da visualizzare nelle annotazioni.; vedere Impostazioni Strumento Pianta.

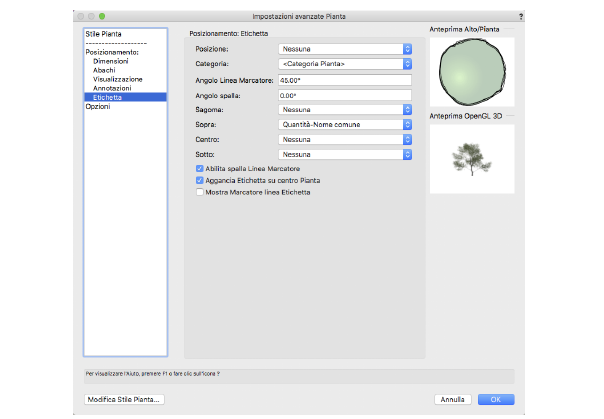

Impostazioni avanzate Pianta: Pannello Etichetta

Nel pannello Etichetta vengono definiti i parametri visualizzati nell’etichetta ID della pianta. Per creare un’etichetta della pianta personale, vedere Creare una Etichetta Pianta personalizzata. Dopo averla creata, l’aspetto dell’etichetta può essere modificato nel pannello dedicato, tramite la Tavolozza Informazioni, tramite le Categorie dedicate oppure intervenendo graficamente sul punto di controllo presente sul disegno (vedere L’aspetto dell).

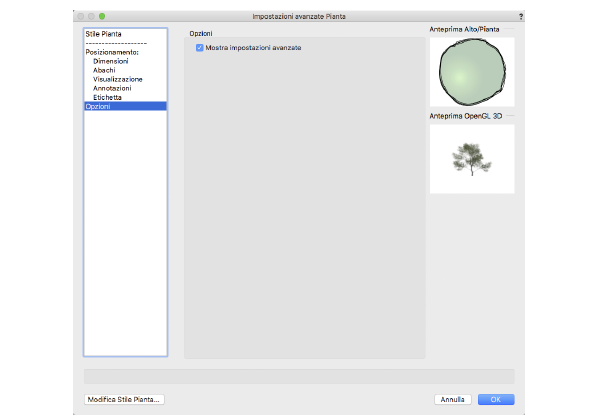

Impostazioni avanzate Pianta: Pannello Opzioni

Attivare l’opzione Mostra Impostazioni avanzate per fare in modo che si apra automaticamente il dialogo Prefe­renza avanzate Pianta al posto del dialogo Preferenze Pianta quando si inseriscono e si modificano istanze piante e quando si fa clic sull’icona Impostazioni nella Barra di Modo. Quando si seleziona questa opzione, Impostazioni avanzate Pianta è disponibile nella Tavolozza Informazioni.

Creare una Etichetta Pianta personalizzata

Oltre alla dotazione di più etichette Pianta predefinite, i progettisti possono creare etichette personalizzate.

1.      Nella sezione Etichetta del dialogo Impostazioni Pianta, scegliere Personalizza dati in uno dei menu Sopra / Centrale / Sotto.

Si apre il dialogo Personalizza Dati. I dati di etichetta della Pianta attiva riempono i campi; se si modifica un’etichetta esistente nella Tavolozza Informazioni, compaiono i dati dell’etichetta selezionata.

2.Scegliere valori dai campi dello Schedario predefinito della Pianta, nell’ordine in cui dovrebbero comparire, e digitare il testo di delimitazione da inserire fra i campi. Scegliere <Nuova linea> per portare il prossimo elemento dell’etichetta una linea a capo. Si possono usare fino a sei diverse combinazioni di campi, delimitatori e separatori di linea. L’inserimento di un’etichetta personalizzata nel campo Sopra del dialogo Impostazioni Pianta, pone un’etichetta personalizzata sopra la linea di riferimento, un’etichetta personalizzata nel capo Centrale sostituisce la linea di riferimento, nel campo Sotto, la fa apparire al di sotto della linea di riferimento.

Il campo Anteprima dati mostra un’anteprima della composizione dell’etichetta personalizzata. Per visualizzare interamente un’etichetta molto lunga, fare clic sull’angolo inferiore destro del dialogo e trascinarlo.

Quando si usano immagini nell’etichetta Pianta, modificare ogni Stile Pianta e specificare l’immagine da usare nel Pannello Dati Pianta (vedere Impostare le immagini dei dati Pianta). Impostare la dimensione dell’immagine con il parametro Dim. Immagine nell’area Annotazioni.

3.Fare clic su OK.

4.Ripetere per gli altri campi Sopra, Centrale e Sotto del dialogo Impostazioni Pianta, in modo appropriato, per completare la creazione dell’etichetta personale.
