Creare i Marcatori Annotazione Dettaglio

Per creare un Marcatore Annotazione Dettaglio è possibile utilizzare lo strumento “Annotazione Dettaglio”, oppure disegnare una polilinea e poi convertirla in Marcatore tramite il comando “Crea oggetti da tracciato” (vedere Creare oggetti da poligoni o polilinee).

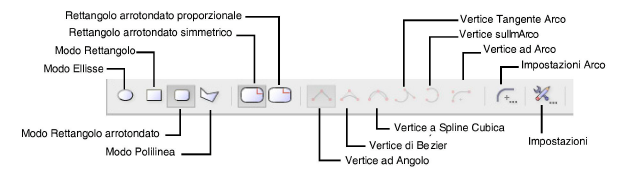

Quando viene attivato lo strumento, nella Barra di Modo compaiono le icone di modalità.

Opzione	Descrizione
Modo Ellisse	Con questa modalità, il Marcatore viene definito tracciando una ellisse. Se si preme il tasto Maiuscole è possibile vincolare l’ellisse in modo da creare un cerchio.
Modo Rettangolo	Con questa modalità, il Marcatore viene definito tracciando una forma rettangolare. Se si preme il tasto Maiuscole è possibile vincolare il rettangolo in modo da creare un quadrato.
Modo Rettangolo arrotondato	Con questa modalità, il Marcatore viene definito tracciando un rettangolo arrotondato. Nella Barra di Modo si attivano due modalità ulteriori: Rettangolo arrotondato simmetrico e Rettangolo arrotondato proporzionale.
Modo Polilinea	Con questa modalità, il Marcatore viene definito tracciando una forma poligonale. In base alle icone presenti nella terza sezione della Barra di Modo è possibile determinare la tipologia di ciascun vertice.
Rettangolo arrotondato simmetrico	Attivando questa modalità, la sagoma del rettangolo viene vincolata ad avere gli angoli arrotondati in modo simmetrico.
Rettangolo arrotondato proporzionale	Attivando questa modalità, la sagoma del rettangolo viene vincolata ad avere gli angoli arrotondati in modo proporzionale.
Vertice ad Angolo	Crea oggetti Spazio con linee rette e vertici ad angolo nei punti di controllo.
Vertice di Bézier	Crea oggetti Spazio con curve tirate verso i punti di controllo, ma che non li toccano.
Vertice a Spline Cubica	Crea oggetti Spazio con curve che passano attraverso i punti di controllo.
Vertice Tangente Arco	Crea segmenti di polilinea tangenti ai precedenti (utilizzare il Vincolo di Tangenza come ausilio di disegno).
Vertice sull’Arco	Traccia segmenti di polilinea ad arco facendo clic su tre punti: il punto iniziale, un punto qualsiasi in cui passa l’arco e il punto finale; utile per ricalcare archi già esistenti.
Vertice ad Arco	Crea oggetti Spazio con curve che assomigliano a raccordi posti nei punti di controllo.
Impostazioni Arco	Facendo clic su questa icona è possibile definire il raggio dell’arco che viene tracciato con la modalità Vertice ad Arco.
Impostazioni Annotazione Dettaglio	Permette di accedere al dialogo delle impostazioni dello strumento.

2. Fare clic sull’icona Impostazioni nella Barra di Modo. Definire i parametri e gli attributi standard.

● per inserire un Marcatore Annotazione Dettaglio a forma di ellisse, rettangolo o rettangolo arrotondato, fare clic, spostare il mouse e fare clic di nuovo per creare la sagoma.

● per inserire un Marcatore Annotazione Dettaglio a forma poligonale, fare clic, spostare il mouse e fare clic di nuovo per inserire i vertici della polilinea; tramite le icone nella Barra di Modo è possibile scegliere le varie tipologie di vertici da creare. Fare clic sul punto iniziale per creare una polilinea chiusa, oppure fare doppio clic per creare una polilinea aperta.

Dopo la creazione, è possibile modificare il Marcatore Annotazione Dettaglio in questi modi:

● Utilizzare la Tavolozza Informazioni per modificare le proprietà grafiche (ad esempio lo stile del Marcatore).

● Utilizzare la Tavolozza Attributi per modificare gli attributi (ad esempio il colore di riempimento o di penna).

● Utilizzare le voci nel menu Testo per controllare l’aspetto dei testi (ad esempio dimensione o carattere) o assegnare uno Stile Testo.

● Utilizzare lo strumento Selezione per sistemare la posizione dell’etichetta o per spostare l’intero Marcatore.

● Utilizzare lo strumento Modifica per intervenire sulla geometria della sagoma.

● Per collegare il Marcatore ad una Viewport, utilizzare la Tavolozza Informazioni e scegliere la Viewport nel menu Collega alla Viewport.
