Creare Viewport Sezione su Lucidi presentazione

Quando si crea una Viewport Sezione, è possibile scegliere se posizionarla su un Lucido presentazione o su un Lucido design. Le Viewport Sezione poste su un Lucido presentazione possono avere Annotazioni e usare la coordinazione automatica del progetto; se sul Lucido presentazione si inseriscono più Viewport, ognuna di esse può presentare una vista diversa e un proprio fattore di Scala.

Nota:se è necessario disegnare una sezione di dettaglio o fare riferimento alla Viewport Sezione da altri documenti, creare la Viewport Sezione su un Lucido design (vedere Creare Viewport Sezione su Lucidi design).

È possibile creare una Viewport Sezione da un Lucido design, dal Volume di sezione o da una Viewport presente in un Lucido presentazione: nei primi due casi, la Viewport può essere aggiornata per documentare le modiche apportate al Lucido design. Se invece la Viewport Sezione è stata creata partendo da Viewport presente in un Lucido presentazione, essa non mantiene un collegamento con tale sorgente di dati: essa si aggiorna solo se la geometria del Lucido design mostrato nella Viewport subisce delle modifiche.

● Se si crea una sezione da un Lucido design attivo, impostare la vista Alto/Pianta richiamando il comando Viste standard > Alto/Pianta.

● Se si crea una sezione da una Viewport esistente, selezionare un oggetto Viewport non sezionato. L’oggetto Viewport deve essere in una vista Sopra, Sotto, Sinistra, Destra, Fronte, Retro.

● Se si crea una sezione dal Volume di sezione, usare lo strumento Selezione per evidenziare una faccia verticale del Volume di sezione.

2.Richiamare il comando Crea Viewport Sezione nel caso si stia creando una Viewport Sezione da un Lucido design o una Viewport, oppure fare clic con il pulsante destro del mouse su una faccia verticale del Volume di sezione e scegliere il comando contestuale Crea Viewport Sezione.

3.Disegnare la linea di sezione per creare il piano di taglio sul Lucido design o sulla Viewport: nel caso in cui si stia usando il Volume di sezione, non è necessario tracciare alcun piano di taglio, dato che esso è già stato definito dal piano scelto - passare direttamente al punto 7.

4.Fare clic sul disegno e trascinare il mouse per iniziare a disegnare la linea di sezione.

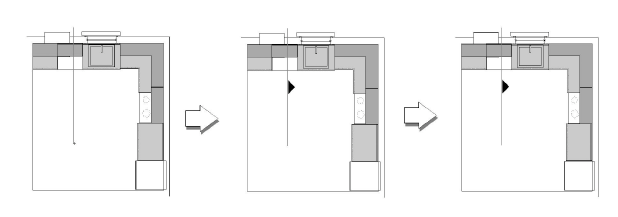

5.Fare clic per definire il termine della linea di sezione e poi fare ancora clic per indicare il lato della linea di sezione da mantenere (è identificato da una freccia nera).

Una linea di sezione spezzata può essere creata facendo clic nel disegno e disegnando il primo segmento. Indicare il lato della sezione da mantenere. Fare clic e trascinare per disegnare degli altri segmenti; i segmenti di una linea di sezione spezzata sono sempre paralleli o perpendicolari gli uni agli altri.

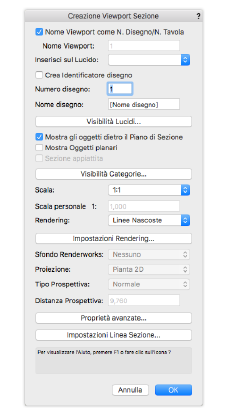

Si apre il dialogo Creazione Viewport Sezione in cui si possono impostare i parametri del Lucido design attivo o della Viewport non sezionata.

Opzione	Descrizione
Nome Viewport come N. Disegno/N. Tavola	Attivare questa opzione per assegnare automaticamente alla Viewport un nome che sia la combinazione del numero del disegno e del numero della tavola.
Nome Viewport	Specificare il nome della Viewport; questo nome deve essere unico nel documento.
Inserisci sul Lucido	Selezionare il Lucido presentazione dove verrà creata la Viewport; tramite questo menu è possibile scegliere un Lucido già esistente oppure crearne uno nuovo.
Crea Identificatore disegno	Attivare questa opzione per creare automaticamente un Identificatore disegno e inserirlo nelle Annotazioni della Viewport.
Numero disegno	Definire il numero del disegno.
Nome disegno	Definire il nome del disegno.
Visibilità Lucidi	Specifica quali Lucidi saranno resi visibili nella Viewport.
Mostra gli oggetti dietro il Piano di Sezione	Attivare questa opzione per visualizzare gli oggetti posti dietro al Piano di Sezione. Disattivare questa opzione per creare una sezione trasversale e mostrare solo gli oggetti che intersecano il Piano di Sezione.
Mostra Oggetti planari	Attivare questa opzione per visualizzare gli oggetti planari 2D quando la vista della Viewport è impostata in modalità diversa da Alto/Pianta.
Sezione appiattita	Questa opzione è utilizzabile solo quando si creano Viewport Sezione su Lucido design.
Visibilità Categorie	Specifica quali Categorie saranno rese visibili nella Viewport.
Scala	Specifica la Scala della Viewport relativa alla pagina; scegliere una Scala o attivare Altra e inserire il valore desiderato nel campo Scala personale.
Scala personale	Quando è stata scelta la voce Altra, diventa possibile inserire il valore.
Rendering	Specifica la modalità di Rendering per la Viewport: OpenGL, Linee Nascoste, Linee Nascoste tratteggiate, Sketch, Renderworks artistico e Renderworks ottimizzato abilitano il bottone Impostazioni Rendering che permette di specificare i parametri di rendering.
Impostazioni Rendering	Alcune modalità di rendering richiedono l’impostazione di parametri; fare clic sul bottone per procedere all’impostazione.
Sfondo Renderworks	Quando sono stati definiti degli Sfondi Renderworks come Risorse del documento, selezionarne uno come sfondo per la Viewport.
Proiezione	Scegliere il tipo di proiezione per la Viewport.
Tipo Prospettiva	Nel caso della proiezione Prospettiva, scegliere il tipo di prospettiva, o la voce Personale indicando la distanza prospettiva.
Distanza Prospettiva	Nel caso di prospettive personali, inserire la distanza prospettica.
Proprietà avanzate	Fare clic su questo bottone per specificare i parametri avanzati della Viewport Sezione definendo l’estensione e gli attributi della vista di sezione. Per ulteriori informazioni, vedere Fare doppio clic per terminare il tracciamento della linea di sezione..
Impostazioni Linea Sezione	Fare clic su questo bottone per specificare i parametri relativi alla Linea Sezione; vedere Linee Sezione e Marcatori Sezione.

Viene creata una linea di sezione nel Lucido design oppure viene aggiunta all’annotazione della Viewport non sezionata già esistente. Viene creata una Viewport Sezione sul Lucido presentazione selezionato e il disegno passa a quel Lucido presentazione mostrando la nuova Viewport Sezione.

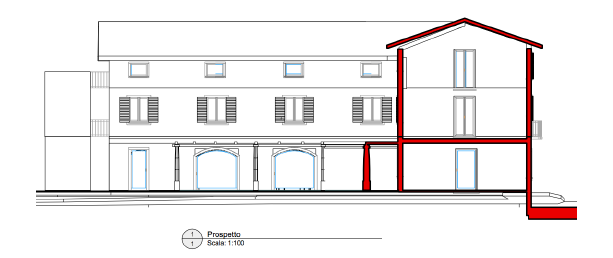

Di norma, le aree della sezione trasversale (lungo il piano con cui è stata tagliata la sezione) vengono campite in rosso.
