Pendenza

Con questo strumento si possono quotare pendenze (ad esempio stradali, o rampe di garage). La quota creata da questo strumento non costituisce un tipo d’oggetto specifico, bensì un Gruppo, formato da più oggetti singoli. Con i comandi per la gestione dei Gruppi si può separare il Gruppo, elaborando il contenuto dei singoli componenti.

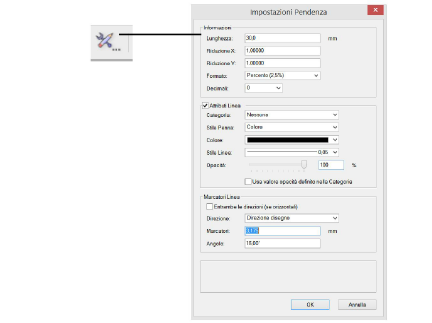

Quando si seleziona lo strumento “Pendenza”, nella Barra di Modo appare l’icona di definizione dei parametri. Facendo clic su di essa si apre il dialogo che permette di fissare la lunghezza e gli attributi grafici della freccia indicante la pendenza, nonché di stabilire se la pendenza debba essere espressa in percento, permille, come rapporto o in gradi.

Opzione	Descrizione
Lunghezza	In questo campo va immessa la lunghezza da dare alla freccia indicante la pendenza.
Riduzione X	In questo campo va inserito il fattore di riduzione orizzontale (quindi lungo l’asse X) della raffigurazione sullo schermo della pendenza da quotare. L’immissione del fattore di riduzione permette di quotare correttamente anche i profili schiacciati.
Riduzione Y	In questo campo va inserito il fattore di riduzione verticale (quindi lungo l’asse Y) della raffigurazione sullo schermo della pendenza da quotare. L’immissione del fattore di riduzione permette di quotare correttamente anche i profili schiacciati.
Formato	Tramite questo menu a comparsa è possibile stabilire se la pendenza va espressa in percento, permille, come rapporto o in gradi.
Percento	Scegliendo questa voce la pendenza sarà espressa in percentuale. La pendenza di una retta con i valori DX=100 m e DY=2 m, per esempio, è del 2%.
Permille	Scegliendo questa voce la pendenza sarà espressa in per mille. La pendenza di una retta con i valori DX=100 m e DY=2 m, per esempio, è del 20 ‰.
Rapporto	Scegliendo questa voce la pendenza sarà espressa come rapporto. La pendenza di una retta con i valori DX=100 m e DY=2 m, per esempio, corrisponde a un rapporto di 1:50.
Gradi	Scegliendo questa voce la pendenza sarà espressa in gradi. Questo comando riporta sempre l’angolo minore tra l’asse X e la pendenza.
Decimali	Tramite questo menu a comparsa è possibile stabilire dopo quante cifre decimali arrotondare il valore indicato.
Attributi Linea
Categoria	Tramite questo menu è possibile scegliere la Categoria a cui attribuire la quota della pendenza.
Stile Penna / Stile Linea	Tramite questi menu è possibile stabilire con quale tipo e spessore di linea disegnare la quota della pendenza.
Colore	Tramite questo controllo è possibile scegliere il colore con cui disegnare la quota della pendenza.
Opacità	Utilizzare questo controllo per definire il grado di opacità delle linea.
Usa valore opacità definito nella Categoria	Attivando questa opzione, viene usato il valore di opacità definito a livello di Categoria.
Marcatori Linea
Entrambe le direzioni	Se questa opzione è attiva, le quote orizzontali avranno una coppia di frecce.
Direzione	Tramite questo menu è possibile definire in quale direzione apporre la freccia del marcatore di quota.
Marcatori	In questo campo va immessa la lunghezza dei marcatori della freccia indicante la pendenza. Il valore di questa lunghezza è assoluto, quindi indipendente dalla Scala. Esso corrisponde alla dimensione dei marcatori, espressa in millimetri, sullo schermo e in stampa.
Angolo	In questo campo va immesso l’angolo tra i lati maggiori del marcatore e la sua mezzeria.

2.Fare clic sull’icona presente nella Barra di Modo per aprire il dialogo delle impostazioni.

5. Muovere il mouse fino a che la freccia della pendenza non ha raggiunto la distanza voluta.
