Creare pavimentazioni

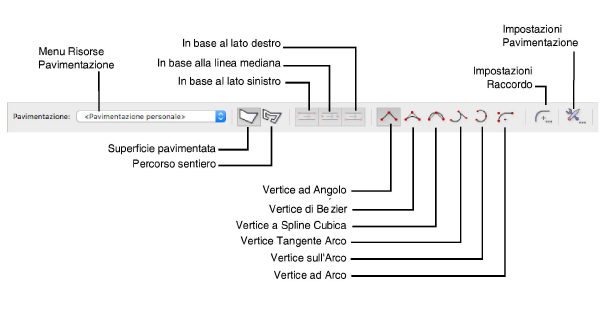

Lo strumento “Pavimentazione” permette di creare aree pavimentate, campite in modo parametrico ed eventualmente dotate di bordo. Questo strumento permette di creare con facilità passaggi piastrellati, percorsi e selciati. È sufficiente definire un'area o un percorso e poi scegliere una campitura dalla libreria di pavimentazioni, oppure crearne una personalizzata. Nella Barra di Modo sono presenti alcune icone:

Opzione	Descrizione
Pavimentazione	Questo menu permette di scegliere una Risorsa Pavimentazione da inserire. Sulla sinistra sono elencati file e cartelle disponibili nelle librerie e nel documento attivo. Scegliere un file per visualizzare le anteprime delle Risorse Pavimentazione disponibili in esso e scegliere la Risorsa desiderata. La voce <non definito> usa gli attuali parametri del dialogo Impostazioni Pavimentazioni invece che una Risorsa. Una volta installate le librerie specifiche di Vectorworks, le appropriate Risorse Pavimentazione compaiono automaticamente nella lista. I file che compaiono nella lista sono quelli contenuti nella cartella “Pavimentazione - Tratteggi” contenuta negli Elementi base.
Superficie pavimentata	Crea una Pavimentazione con una configurazione di bordo, definendo un’area con bordo opzionale.
Percorso sentiero	Crea una Pavimentazione lungo un percorso definito.
Opzioni bordo percorso	Per la configurazione del percorso, queste opzioni stabiliscono dove giace il percorso in relazione alla polilinea.
Vertice ad Angolo	Crea oggetti Pavimentazione con linee rette e vertici ad angolo nei punti di controllo.
Vertice di Bézier	Crea oggetti Pavimentazione con curve tirate verso i punti di controllo, ma che non li toccano.
Vertice a Spline Cubica	Crea oggetti Pavimentazione con curve che passano attraverso i punti di controllo.
Vertice Tangente Arco	Crea segmenti di polilinea tangenti ai precedenti (utilizzare il Vincolo di Tangenza come ausilio di disegno).
Vertice sull’Arco	Traccia segmenti di polilinea ad arco facendo clic su tre punti: il punto iniziale, un punto qualsiasi in cui passa l’arco e il punto finale; utile per ricalcare archi già esistenti.
Vertice ad Arco	Crea oggetti Pavimentazione con curve che assomigliano a raccordi posti nei punti di controllo.
Impostazioni Arco	Facendo clic su questa icona è possibile definire il raggio dell’arco che viene tracciato con la modalità Vertice ad Arco.
Impostazioni	Parametri di definizione dell’oggetto Pavimentazione.

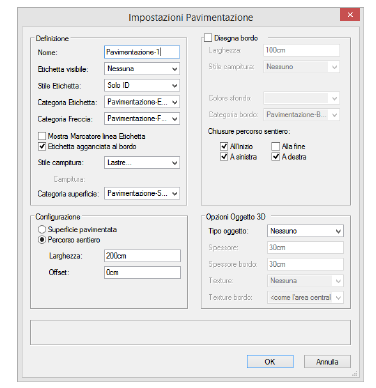

2.Fare clic sul bottone Impostazioni nella Barra di Modo per definire i parametri standard dello strumento per la sessione di lavoro in corso.

Opzione	Descrizione
Definizione
Nome	Impostare il nome dell’oggetto pavimentazione, che sarà visibile nell’etichetta.
Etichetta visibile	Questo menu permette di scegliere se visualizzare un’etichetta A sinistra o A destra della linea guida, una etichetta Libera senza linea guida o Nessuna etichetta.
Stile Etichetta	Questo menu permette di definire lo stile dell’etichetta. Solo ID mostra solo il nome della pavimentazione. ID-Aree mostra il nome dell’oggetto, l’area centrale e quella del bordo (se presente). ID-Aree-Perim mostra il nome dell’oggetto, la lunghezza del perimetro, l’area centrale e quella del bordo (se presente).
Categoria Etichetta	Permette di definire la Categoria a cui assegnare l’etichetta.
Categoria Freccia	Scegliere la Categoria della freccia di pendenza del percorso.
Mostra Marcatore linea Etichetta	Attivare questa opzione per visualizzare un Marcatore alla fine della linea guida dell’etichetta; è possibile specificare lo stile del Marcatore modificando la Categoria dell’etichetta.
Etichetta agganciata al bordo	Attivare questa opzione per fare in modo che l’estremo della linea guida dell’etichetta si allinei all’angolo della Pavimentazione più vicino alla posizione dell’etichetta.

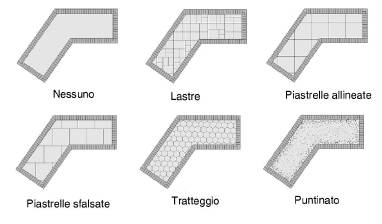

Stile campitura	Utilizzare questo menu per scegliere lo stile di campitura della pavimentazione: Se si sceglie lo stile Lastre, Piastrelle allineate o Piastrelle sfalsate si accede al dialogo Opzioni Campitura, che permette di definire i parametri della campitura. Digitare i valori desiderati e fare clic su OK. L’origine della campitura ha un Punto di controllo, contrassegnato con un Punto rosso per una identificazione rapida. L’origine può essere spostata liberamente. Se si sceglie lo stile Tratteggio, Puntinato o Tassellatura si apre il dialogo Scelta campitura, che permette di scegliere uno stile. Queste campiture sono Risorse che vengono richiamate dagli Elementi base e vengono inserite nel documento attivo. Scegliere lo stile desiderato e fare clic su OK. Il nome della Risorsa scelta viene riportato nel dialogo.
Campitura	Nel caso in cui come Stile campitura si sia scelto Tratteggio, Puntinato o Tassellatura in questo spazio viene riportato il suo nome della Risorsa selezionata.
Categoria superficie	Permette di definire la Categoria a cui assegnare la superficie della pavimentazione.
Configurazione	Definisce i parametri per la superficie o per il percorso.
Superficie pavimentata/Percorso sentiero	Se si attiva la modalità Superficie pavimentata, si andrà a disegnare una superficie tramite una polilinea a piacere, che ne connota il limite esterno (utile ad esempio per definire delle aree lastricate in modo regolare o irregolare). Con la modalità Percorso sentiero si traccia una polilinea che definisce l’asse del percorso lineare (utile per disegnare dei sentieri).
Larghezza	Definisce la larghezza del percorso o del sentiero.
Offset	Permette di applicare un offset del sentiero rispetto alla linea tracciata come percorso.
Disegna bordo	Attivare questa opzione per fare in modo che venga creato un bordo attorno alla pavimentazione.
Larghezza	Definisce la larghezza del bordo.
Stile campitura	Questo menu permette di scegliere lo stile di campitura del bordo.
Colore sfondo	Fare clic per accedere al dialogo di sistema, che permette di scegliere il colore dello sfondo del bordo.
Categoria bordo	Categoria a cui sono assegnati i poligoni del bordo della pavimentazione.

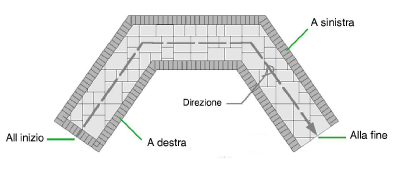

Chiusure percorso sentiero	Quando si sta creando un percorso, è possibile configurare il bordo in modo che abbia o meno delle chiusure all’inizio o alla fine del sentiero o sui lati.
Opzioni oggetto 3D	Attivare questa opzione per creare anche un oggetto 3D.
Tipo oggetto	L’oggetto Pavimentazione può essere connotato anche in 3D come una Estrusione o come un Modificatore Sito del tipo Spianata o Superficie di base. Scegliere Estrusione o Spianata se l’area da pavimentare è piatta; scegliere Superficie di base se l’area da pavimentare copre una superficie del terreno che ha cambiamenti topografici. Per ulteriori informazioni sui Modificatori Sito, vedere I Modificatori del Modello del Terreno.
Spessore	Per le tipologie Estrusione o Spianata è possibile impostare il parametro dello spessore.
Spessore bordo	Spessore 3D delle lastre del bordo.
Texture	Questo menu permette di scegliere la texture da assegnare alla Pavimentazione, oppure di assegnarla tramite la Categoria. Le texture che vengono elencate sono quelle presenti nella libreria degli Elementi base e quelle presenti nel progetto attivo. L’origine e la rotazione della texture vengono automaticamente definite per corrispondere alla campitura 2D assegnata alla Pavimentazione.
Texture bordo	Questo menu permette di scegliere la texture da assegnare al bordo, oppure di assegnarla tramite la Categoria. Le texture che vengono elencate sono quelle presenti nella libreria degli Elementi base e quelle presenti nel progetto attivo. L’origine e la rotazione della texture vengono automaticamente definite per corrispondere alla campitura 2D assegnata al bordo.

Nota:La campitura Puntinata è uno stile particolarmente complesso; nel caso in cui la superficie sia molto ampia, possono essere necessari lunghi tempi di calcolo e di ridisegno.

Nota:Quando si disegna una pavimentazione dotata di bordi curvi, è possibile ridurre i tempi di calcolo intervenendo sulla Risoluzione circonferenze nelle Impostazioni Generali di Vectorworks e impostando a un valore basso; per ulteriori informazioni vedere Le Impostazioni Generali.

4.Attivare nella Barra di Modo la tipologia di Pavimentazione che si desidera disegnare: Superficie pavimentata o Percorso sentiero.

La tipologia di Pavimentazione può essere modificata a posteriori dopo la sua creazione, tramite il dialogo Impostazioni Pavimentazione, richiamabile dalla Tavolozza Informazioni o dai comandi del menu contestuale; vedere Cambiare la configurazione della Pavimentazione.

Nota:Per informazioni sulle modalità di tracciamento delle polilinee, vedere Creare Polilinee.

6.Spostare il mouse e fare clic di nuovo per aggiungere il primo segmento. Continuare in questo modo fino a completare la figura desiderata. Nel caso di Superficie pavimentata, ritornare al punto iniziale; in alternativa fare doppio clic in un determinato punto per concludere il tracciamento della Pavimentazione.

7.Quando la Pavimentazione prevede l’assegnazione dei sub-componenti dell’oggetto (nota e bordo) a delle Categorie, la visibilità della Categoria scelta controlla la visibilità del sub-componente ad essa assegnato. Gli attributi di Categoria sono applicati al sub-componente solo se è attiva l’opzione Assegna in fase di creazione per la Categoria. Per esempio, se la Categoria superficie è impostata come “Pavimentazione-Superficie” e tale Categoria prevede uno stile di riempimento Tratteggio, modificare la Categoria e attivare l’opzione Assegna in fase di creazione per applicare tale riempimento alla superficie. Per ulteriori informazioni sulle Categorie, L’uso delle Categorie.

8.Se il parametro Tipo oggetto è impostato su Spianata o su Superficie di base, aggiornare il Modello del Terreno per applicare le modifiche. Scegliere il DTM e fare clic sul bottone Aggiorna presente nella Tavolozza Informazioni.
