Allineare le Linee guida

Molti oggetti di Vectorworks dispongono di elementi con linee guida che puntano a parti specifiche del disegno. Quando sul disegno ci sono più oggetti di questo tipo, può essere opportuno procedere a un loro allineamento per migliorare la leggibilità e l’ordine. Il comando “Allinea/Distribuisci Linee guida” è in grado di controllare i seguenti tipi di oggetti:

1.Scegliere gli oggetti di cui si vogliono allineare e/o distribuire le linee guida.

Se nessuno degli oggetti selezionati è fra quelli previsti, viene visualizzato un messaggio di errore. Se alcuni fra gli oggetti selezionati è di un tipo non ammesso, esso viene deselezionato.

Opzione	Descrizione

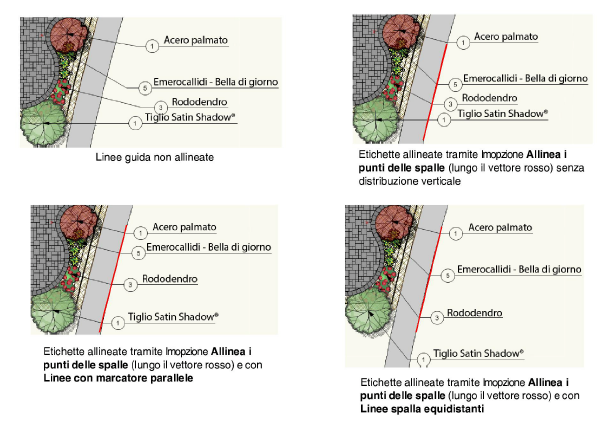

Allineamento orizzontale

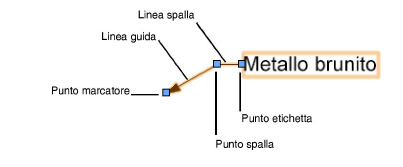

Allinea i punti delle spalle	Attivare questa opzione per allineare i punti delle spalle delle linee guida.
Allinea i punti delle etichette	Attivare questa opzione per allineare i punti delle etichette delle linee guida. Se questa opzione è utilizzata in combinazione con la precedente, tutti i punti delle etichette vengono anche allineati al punto etichetta della linea guida più in alto.
Sposta i punti delle spalle	Se l’opzione Allinea i punti delle spalle è disattiva ed è attiva l’opzione Allinea i punti delle etichette, attivare questa opzione per spostare sia le etichette che le spalle, mantenendo la distanza attuale fra questi punti in ogni linea. Disattivare questa opzione per spostare solo i punti delle etichette, mantenendo le attuali posizioni per le spalle.
Distribuzione verticale
Nessuna	Attivare questa opzione per lasciare le linee guida nella stessa posizione verticale dopo che sono state allineate orizzontalmente.
Linee con marcatore parallele	Attivare questa opzione per spostare verticalmente i punti delle spalle, in modo che linee con il marcatore vengano rese parallele alla linea guida più in alto. Questa opzione può essere usata in combinazione o meno con l’allineamento orizzontale.
Linee spalla equidistanti	Attivare questa opzione per spostare verticalmente i punti delle spalle, in modo che la distanza verticale delle linee delle spalle sia uguale alla distanza fra le linee dei due oggetti posti più in alto. Questa opzione può essere usata in combinazione o meno con l’allineamento orizzontale.

4.Se si è attivata una delle opzioni di allineamento orizzontale, fare clic e tracciare un vettore di riferimento lungo cui allineare i punti delle spalle o i punti delle etichette. Il vettore di riferimento non può essere orizzontale.
