Il processo di creazione di recinzioni o muri perimetrali può essere reso molto più semplice tramite l’impiego di un apposito strumento. Questa funzione è in grado di creare un oggetto parametrico sufficientemente versatile da permettere di creare recinzioni tramite una rete, una rete sostenuta da un muretto, o un muro perimetrale.
La rete inoltre può essere definita tramite una serie di parametri, oppure utilizzando un Simbolo, che verrà inserito in automatico sul percorso; l’oggetto recinzione si occupa di ripetere il Simbolo creato dall’utente secondo il passo impostato.
Per creare una recinzione in modo parametrico:
1.Attivare lo strumento Recinzione
.

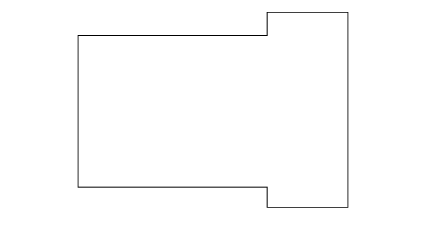

2.Tramite lo strumento, tracciare una polilinea che definisca il tracciato della recinzione.
Nota:La linea tracciata definisce l’asse centrale della recinzione.

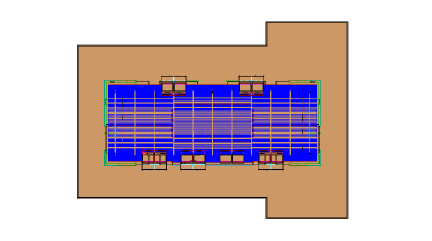

Viene creata la recinzione.

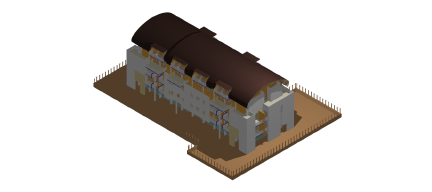

3.Passare a una vista 3D per meglio apprezzare il risultato.
4.Tramite la Tavolozza Informazioni è possibile intervenire parametricamente sulla recinzione.
|
Opzione |
Descrizione |
|---|---|
|
Altezza totale |
Definisce l’altezza complessiva della recinzione. |
|
Altezza muretto |
Definisce l’altezza del muretto, se esiste. |
|
Tipo recinzione |
Permette di scegliere tra una recinzione completa di muretto e di rete, una composta solo di rete e una composta solo da muratura. |
|
Tipo rete |
Questo menu permette di scegliere tra vari tipi di rete. |
|
Semplice |
Composta da un pannello semplice. |
|
Montanti |
Formata da una serie di montanti rettangolari. |
|
Simbolo |
Composta da una serie di istanze di un Simbolo definito dall’utente. |
|
Largh. muretto |
Definisce il valore della larghezza del muretto. |
|
Copertina |
Permette di inserire una copertina sopra il muretto. |
|
Spess. copertina |
Definisce il valore di spessore della copertina. |
|
Sporg. copertina |
Definisce il valore di sporgenza della copertina. |
|
Nome Simbolo |
Digitare il nome del Simbolo che si desidera usare come rete o come montanti. |
|
Passo |
Definisce la distanza fra i montanti. |
|
Largh. montante |
Definisce il valore di larghezza del montante. |
|
Spess. montante |
Definisce il valore di spessore del montante. |
|
Rotazione montanti |
Se questa opzione è attiva, i montanti ruotano sul loro baricentro in base all’angolo definito dall’utente. |
|
Angolo rotazione |
Definisce il valore di rotazione del montante. |
|
Traversi |
Definisce se debbano apparire o meno i traversi superiore e inferiore. |
|
Spess. traverso |
Definisce il valore di spessore del traverso. |
|
Altezza trav. inf. |
Definisce il valore di altezza del traverso inferiore. |
|
Altezza trav. sup. |
Definisce il valore di altezza del traverso superiore. |
|
Recinzione |
Permette di aprire un lato della recinzione per poter ad esempio inserire una cancellata. È importante iniziare da un lato della cancellata e concludere dall’altro, altrimenti l’apertura non verrà posizionata correttamente. |
|
Terreno |
Permette di riempire l’area definita dal poligono della recinzione. |
|
Cat. muretto |
Permette di definire la Categoria di appartenenza del muretto. |
|
Cat. copertina |
Permette di definire la Categoria di appartenenza della copertina. |
|
Cat. rete |
Permette di definire la Categoria di appartenenza della rete. |
|
Cat. traversi |
Permette di definire la Categoria di appartenenza dei traversi. |
|
Cat. terreno |
Permette di definire la Categoria di appartenenza del terreno. |
Nota:Il muretto e la copertina sono generati internamente come oggetti di tipo “Muro”. Per controllare l’attribuzione della texture è necessario utilizzare le opzioni nel pannello “Muri” del dialogo Impostazioni Categoria.
