Il comando “Crea Rapporto Cablaggi” permette di creare Fogli Elettronici modificabili con le righe basate sul tipo di cablaggio. Per ulteriori informazioni sui fogli elettronici, consultare il capitolo Il Foglio Elettronico .
Per creare un rapporto relativo ai cablaggi:
1.Richiamare il comando Crea Rapporto Cablaggi.

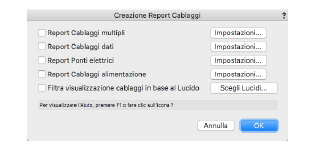

Si apre il dialogo Creazione Report Cablaggi.
2.Selezionare i Fogli Elettronici che si desiderano creare.
3.Per ogni Foglio elettronico da creare, fare clic su bottone Impostazioni.

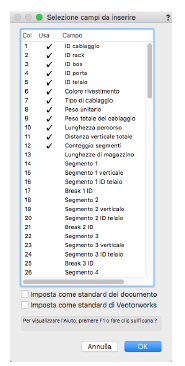

Si apre il dialogo Selezione campi da inserire.
|
Opzione |
Descrizione |
|---|---|
|
Campi Foglio elettronico |
Elenca i campi disponibili per l'inclusione nel foglio elettronico. Un segno di spunta nella colonna Usa indica che i dati verranno inclusi; deselezionare il segno di spunta per rimuovere tali dati. Per cambiare l'ordine dei campi dati, che diventano colonne del foglio elettronico, trascinare e rilasciare gli oggetti per spostarti nella colonna #. |
|
Imposta come standard del documento |
Registra le selezioni nel documento, in modo che i fogli elettronico nel documento possano essere facilmente aggiornati con le stesse impostazioni. |
|
Imposta come standard di Vectorworks |
Registra le selezioni come predefinite dall’utente per eventuali documento di Vectorworks futuri. |
4.I Fogli Elettronici cablaggi possono essere filtrati in base ai Lucidi; solo i cablaggi inclusi nel Lucido o su più Lucidi selezionati, verranno inclusi nei fogli elettronici generati. Attivare l’opzione Filtra visualizzazione cablaggi in base al Lucido, quindi fare clic su Scegli lucidi.
Si apre il dialogo Selezione Lucidi, che mostra un elenco dei Lucidi presenti nel documento.
5.Fare clic sui Lucidi con i cablaggi da includere nei fogli elettronici (fare clic tenendo premuto il tasto Maiuscole per selezionare più Lucidi, fino a cinque).
6.Fare clic su OK per tornare al dialogo Creazione Report Cablaggi.
7.Fare clic su OK per generare i fogli elettronici.
Le righe del Foglio Elettronico sono ordinate in base all’univoco ID del cablaggio. Oltre ai campi selezionati, sono incluse le informazioni sul Lucido del cablaggio. Nella parte inferiore del Foglio elettronico viene fornito un inventario del tipo di cablaggio, lunghezza, numero di cavi necessari, connettori, adattatori e per i cablaggi multipli, il numero di Break-in e Break-out.
Poiché i Fogli Elettronici dei cablaggi sono costituiti da righe di Schedario, le modifiche al Foglio elettronico si rifletteranno in modifiche che vengono direttamente applicate agli oggetti sul disegno.
Una volta che i Fogli Elettronici sono stati generati, è possibile rigenerare eventuali modifiche del disegno selezionando nuovamente il comando Crea Rapporto Cablaggi e rigenerando i Fogli elettronici.
