Struttura

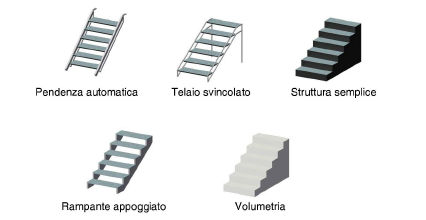

Selezionare lo stile della Scala; le strutture a Pendenza automatica hanno una lunghezza di montante e numero di scalini fissa mentre l’Alzata viene impostata automaticamente per corrispondere all’altezza del palco. Per gli altri tipi di scala i parametri vengono determinati in base alla Modalità creazione scelta.

Modalità creazione

Quando la struttura non è Pendenza automatica, specifica il metodo utilizzato per determinarne i parametri, impostando l’altezza del palco e il numero di scalini oppure il numero di scalini e la loro alzata. A seconda della selezione, alcuni parametri divengono disponibili mentre altri parametri vengono calcolati in automatico.

●       Altezza stage e numero scalini: calcola l’altezza degli scalini e la loro alzata automaticamente, basandosi sull’altezza dello stage e sullo specifico numero di scalini.

●       Numero scalini e alzata: calcola l’altezza degli scalini e l’altezza dello stage basandosi su un numero specifico di scalini e la loro alzata.

Altezza stage

Imposta o visualizza l’altezza dello stage.

Largh. rampante

Imposta la larghezza di ogni scalino.

Lungh. Struttura
(pendenza automatica)

Specifica la lunghezza della struttura per scalini a pendenza automatica.

Spessore struttura (pendenza automatica e rampante appoggiato)

Imposta la lunghezza della struttura per scalini dotati di montante.

Tipo struttura (rampante appoggiato)

Selezionare se i montanti vanno inseriti dentro e sotto le pedate o all’esterno delle stesse (l’impostazione dell’ampiezza delle pedate modifica l’area di appoggio disponibile).

Rinforzi (rampante appoggiato)

Aggiunge uno o più supporti addizionali agli scalini, separati regolarmente in base all’ampiezza degli scalini.

Rientro laterale (rampante appoggiato con montanti interni)

Sposta all’interno i montanti esterni (sotto gli scalini) su ogni lato della scala, per la distanza specificata.

Disegna marcatore

Seleziona se visualizzare un marcatore in vista Alto/Pianta; il marcatore può puntare in alto o in basso. In Impostazioni Etichetta, attivare l’opzione Etichetta marcatore per visualizzare le parole “Su” o “Giù” sul disegno.

Dim. Marcatore

Quando si disegna un marcatore, imposta le sue dimensioni nelle unità di misura del disegno.

Scala

N. scalini

Specifica il numero di scalini.

Aggiungi arrivo altezza stage

Aggiunge uno scalino addizionale sulla cima della rampa, posizionato alla stessa altezza dello stage.

Altezza arrivo

Riporta l’altezza dello scalino di sommità.

Alzata

Imposta la distanza tra uno scalino e l’altro.

Spessore scalino

Specifica lo spessore di ogni scalino.

Pedata

Specifica la profondità di ogni scalino.

Sporgenza scalino (rampante appoggiato)

Imposta la sporgenza degli scalini (la distanza di cui sporgono dal montante).

Colore/Texture

Riporta il nome della texture o del colore scelto nelle Opzioni 3D.

Colore/Texture bordo

Riporta il nome della texture o del colore scelto nelle Opzioni 3D.

Angolazione

Angolo

Riporta l’inclinazione della scala come un angolo.

Rapporto base-altezza

Riporta l’inclinazione della scala come un rapporto tra altezza e lunghezza.

Pendenza (%)

Riporta l’inclinazione della scala come un valore di percentuale.

Supporti sostegno

Profilo (telaio svincolato)

Per la struttura con Telaio svincolato, permette di selezionare un profilo Circolare, Quadrato od Ottagonale.

Colore/Texture

Riporta il nome della texture o del colore scelto nelle Opzioni 3D.

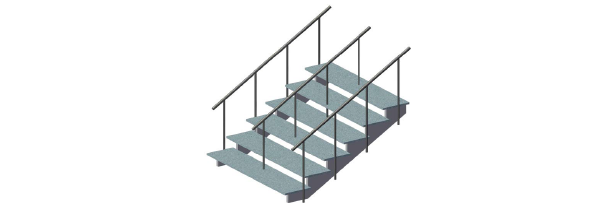

Dettagli ringhiera

Mostra ringhiera Sx/Dx

Selezionare per visualizzare la ringhiera solo a sinistra, solo a destra o su entrambi i lati. I parametri della ringhiera si applicano a entrambi i lati.

Altezza

Specifica l’altezza della ringhiera.

Barre aggiuntive (struttura semplice, rampante appoggiato o volumetria)

Aggiungo o più set addizionali di barre agli scalini, distanziati equamente in base alla larghezza degli stessi; questo parametro è variabile solamente quando sia la ringhiera destra che quella sinistra vengono selezionate per la visualizzazione.

Barre orizzontali

Aggiunge barre orizzontali alla ringhiera; non disponibile per scale a pendenza automatica.

Montanti

Aggiunge dei montanti addizionali alla ringhiera; non disponibile per scale a pendenza automatica.

Profilo

Selezionare una forma delle barre tra circolare, quadrata o ottagonale.

Colore/Texture

Riporta la texture o il colore selezionati nelle Opzioni 3D.

Opzioni 3D

Specifica l’aspetto degli elementi della scala applicabili nelle viste 3D. Facendo clic su questo bottone si apre il dialogo Opzioni 3D.

Per ogni elemento della scala, selezionare il colore dalla lista Colore oppure scegliere Texture personale e fare clic sulla scelta della texture per aprire il Selettore Risorse: fare doppio clic su una risorsa per selezionarla. La Tavolozza Informazioni riporta il nome del colore o della texture scelta nella sezione appropriata.

L'aspetto della scala a Struttura semplice viene controllato tramite la Tavolozza Attributi.

Dati ID

Inserire informazioni sulla scala che possono venire posizionate nel disegno tramite le Impostazioni Etichetta (non ha effetto sull’aspetto della scala).

Note

Aggiunge una nota, che può venire posizionata sul disegno tramite l’Etichetta.

Impostazioni Etichetta

Fare clic su questo bottone per visualizzare il dialogo Impostazioni Etichetta, per mostrare il formato e l’aspetto del testo delle etichette; vedere Formattare l’Etichetta della Scala Stage.

Posizione standard Etichetta

L’etichetta può essere spostata trascinando la relativa maniglia di controllo; facendo clic su questo bottone la si riporta nella posizione standard.

Categorie

Facendo clic su questo bottone è possibile accedere al dialogo omonimo, che permette di specificare la classificazione delle Categorie per le diverse parti dell’oggetto Scala Stage, in modo da poter controllare la visibilità degli elementi dell’oggetto.

Utilizzare le Categorie standard suggerite, selezionare una Categoria dalla lista presente nel progetto o creare una nuova Categoria. Scegliere Categoria Scala Stage per assegnare i sotto-elementi alla Categoria principale.

Prefisso Categorie

Specifica una radice di nomenclatura standard opzionale per tutte le parti della Scala Stage; fare clic su Usa Categorie standard per far iniziare tutti i nomi di Categoria con il prefisso, in modo che vengano raggruppati insieme.

Usa Categorie standard

Imposta i nomi Categoria per tutti gli elementi della Scala Stage in base ai nomi standard suggeriti, utilizzando il Prefisso Categoria se presente.

Elementi

Per ogni elemento facente parte della Scala Stage, è possibile scegliere una Categoria; i nomi di Categoria mostrati qui vengono applicati agli elementi.

Aggiorna

Aggiorna gli oggetti quando vengono effettuati dei cambiamenti nei parametri della Tavolozza Informazioni.
