Forma

Permette di scegliere se creare uno stage Rettangolare o Circolare.

Altezza

Specifica l’altezza complessiva dello stage.

Profondità/Larghezza
(forma rettangolare)

Specifica le dimensioni di uno Stage Deck rettangolare.

Raggio-Diametro-Angolo spicchio (forma circolare)

Specifica le dimensioni di uno Stage Deck circolare.

Area superiore

Riporta l’area di superficie calcolata dello stage.

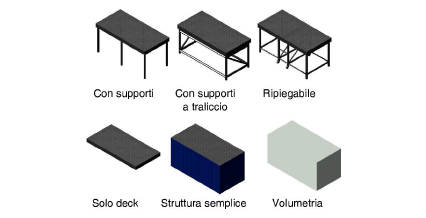

Struttura

Seleziona la tipologia di costruzione dello stage, da semplice a complessa.

Nascondi Deck

Per le strutture Con supporti a traliccio, nasconde il deck e mostra solo i supporti a traliccio.

Spessore pavimento

Imposta lo spessore del deck. Lo spessore del deck non può venire impostato per i deck a Struttura semplice o Volumetria.

Colore/Texture

Riporta il nome della texture o del colore scelto nelle Opzioni 3D.

Spessore bordo

Imposta l’altezza del bordo attorno allo stage.

Colore/Texture bordo

Riporta il nome della texture o del colore scelto nelle Opzioni 3D.

Colore/Texture lati

Per la tipologia Struttura semplice, riporta il nome della texture o del colore scelto nelle Opzioni 3D.

Supporti sostegno

Diametro

Per la tipologia Con supporti, imposta il diametro degli stessi.

Profilo

Per la tipologia Con supporti, selezionare un profilo Circolare, Quadrato od Ottagonale per gli stessi.

Colore/Texture

Riporta il nome della texture o del colore scelto nelle Opzioni 3D.

Spaziatura

Per tipologie Con supporti e Con supporti a traliccio, imposta un valore di spaziatura approssimativo per gli stessi; la spaziatura esatta viene determinata automaticamente dividendo equamente la lunghezza del deck.

Supporti totali

Per tipologie di strutture Con supporti, mostra il numero degli stessi.

Su ruote

Per tipologie di strutture Con supporti e Con supporti a traliccio (solo forma rettangolare), aggiunge rotelle ai supporti per creare una piattaforma mobile.

Colore/Texture ruote

Riporta il nome della texture o del colore scelto nelle Opzioni 3D.

Dettagli ringhiera

Tutte le barre della ringhiera vengono distanziate equamente in maniera automatica.

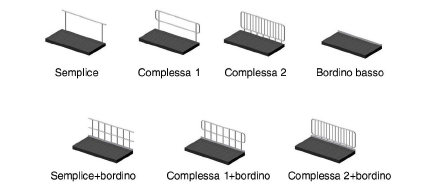

Fronte/Retro/Sinistra/Destra (forma rettangolare)

Seleziona il tipo di ringhiera da aggiungere a ogni lato dello Stage Deck, o selezionare Nessuna per lasciare il lato senza ringhiere.

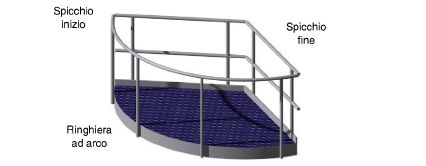

Spicchio inizio/Spicchio fine/Arco
(forma circolare)

Per forme deck circolari, selezionare la tipologia di ringhiera da aggiungere a ogni lato dello Stage Deck o selezionare Nessuna per lasciare il lato senza ringhiere. I deck circolari sono limitati a ringhiere di tipo Semplice, Bordino basso, Semplice+bordino.

Altezza

Imposta l’altezza della cima delle ringhiere.

Barre orizzontali (Semplice e Semplice+bordino)

Specifica il numero di barre orizzontali addizionali da aggiungere alla ringhiera.

Montanti Fr/Re

Per il deck Rettangolare, aggiunge barre verticali addizionali al fronte e al retro della ringhiera.

Montanti Sx/Dx

Per il deck Rettangolare, aggiunge barre verticali addizionali ai lati destro e sinistro della ringhiera.

Barre spicchio (forma circolare)

Per il deck Circolare, aggiunge barre verticali addizionali all’inizio e alla fine delle ringhiere sul raggio.

Barre arco (forma circolare)

Per il deck Circolare, aggiunge barre verticali addizionali lungo la ringhiera dell’arco.

Profilo

Selezionare un profilo Circolare, Quadrato od Ottagonale per le ringhiere.

Colore/Texture

Riporta il nome della texture o del colore scelto nelle Opzioni 3D.

Opzioni 3D

Specifica l’aspetto degli elementi dello stage applicabili nelle viste 3D. Facendo clic su questo bottone si apre il dialogo Opzioni 3D.

Per ogni elemento del palco, selezionare il colore dalla lista Colore oppure scegliere Texture personale e fare clic sulla scelta della texture per aprire il Selettore Risorse: fare doppio clic su una risorsa per selezionarla. La Tavolozza Informazioni riporta il nome del colore o della texture scelta nella sezione appropriata.

L'aspetto dello Stage Deck a Struttura semplice viene controllato tramite la Tavolozza Attributi.

Impiego/Dati ID

Inserire informazioni sullo stage che possono venire posizionate nel disegno tramite le Impostazioni Etichetta (non ha effetto sull’aspetto dello stage).

Note

Aggiunge una nota, che può venire posizionata sul disegno tramite l’Etichetta.

Impostazioni Etichetta

Fare clic su questo bottone per visualizzare il dialogo Impostazioni Etichetta, per mostrare il formato e l’aspetto del testo delle etichette; vedere Formattare l’Etichetta degli Stage Deck e Stage Plug.

Posizione standard Etichetta

L’etichetta può essere spostata trascinando la relativa maniglia di controllo; facendo clic su questo bottone la si riporta nella posizione standard.

Categorie

Facendo clic su questo bottone è possibile accedere al dialogo omonimo, che permette di specificare la classificazione delle Categorie per le diverse parti dell’oggetto Stage Deck, in modo da poter controllare la visibilità degli elementi dell’oggetto.

Utilizzare le Categorie standard suggerite, selezionare una Categoria dalla lista presente nel progetto o creare una nuova Categoria. Scegliere Categoria Stage Deck per assegnare i sotto-elementi alla Categoria principale.

Prefisso Categorie

Specifica una radice di nomenclatura standard opzionale per tutte le parti dello Stage Deck; fare clic su Usa Categorie standard per far iniziare tutti i nomi di Categoria con il prefisso, in modo che vengano raggruppati insieme.

Usa Categorie standard

Imposta i nomi Categoria per tutti gli elementi dello Stage Deck in base ai nomi standard suggeriti, utilizzando il Prefisso Categoria se presente.

Elementi

Per ogni elemento facente parte dello Stage Deck, è possibile scegliere una Categoria; i nomi di Categoria mostrati qui vengono applicati agli elementi.

Aggiorna

Aggiorna gli oggetti quando vengono effettuati dei cambiamenti nei parametri della Tavolozza Informazioni.
