Creare del Fogliame


Vectorworks Landmark include lo strumento “Fogliame” per la creazione di siepi, topiari, piantagioni verticali e coperture a terra, utilizzando una geometria personalizzata e seguendo la superficie del Modello del Terreno ove pos­sibile.


Un oggetto Fogliame può accedere ad una raccolta di Simboli di fogliame, come foglie o fiori. È possibile controllare il tipo, il numero e l’orientamento dei Simboli per creare l’effetto migliore.

Si può definire la forma del fogliame disegnando una polilinea, che viene convertita in una forma 3D in base alla modalità di configurazione selezionata, oppure è possibile disegnare una polilinea e poi convertirla in Fogliame tra­mite il comando Crea oggetti da tracciato (vedere Creare oggetti da poligoni o polilinee).

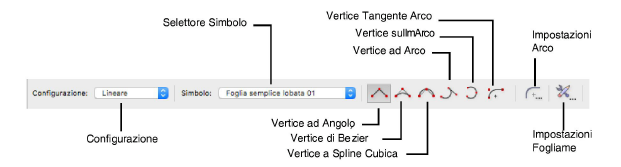

Quando viene attivato lo strumento, nella Barra di Modo compaiono le icone di modalità.


Opzione

Descrizione

Configurazione

Utilizzare questo menu per scegliere una delle configurazioni possibile per il fogliame.

Simbolo

Questo menu permette di accedere al Selettore Risorse per scegliere un Simbolo da usare come fogliame; è anche possibile specificare una cartella che contiene un insieme di Simboli: il fogliame verrà creato in modo casuale scegliendo i Simboli presenti nella cartella.

Vertice ad Angolo

Crea oggetti Fogliame con linee rette e vertici ad angolo nei punti di controllo.

Vertice di Bézier

Crea oggetti Fogliame con curve tirate verso i punti di controllo, ma che non li toccano.

Vertice a Spline Cubica

Crea oggetti Fogliame con curve che passano attraverso i punti di controllo.

Vertice Tangente Arco

Crea segmenti di polilinea tangenti ai precedenti (utilizzare il Vincolo di Tangenza come ausilio di disegno).

Vertice sull’Arco

Traccia segmenti di polilinea ad arco facendo clic su tre punti: il punto iniziale, un punto qualsi­asi in cui passa l’arco e il punto finale; utile per ricalcare archi già esistenti.

Vertice ad Arco

Crea oggetti Fogliame con curve che assomigliano a raccordi posti nei punti di controllo.

Impostazioni Arco

Facendo clic su questa icona è possibile definire il raggio dell’arco che viene tracciato con la modalità Vertice ad Arco.

Impostazioni Fogliame

Permette di accedere al dialogo Impostazioni Fogliame.

Per disegnare il fogliame:

1.   Attivare lo strumento Fogliame Fogliame_icona.png

2.Scegliere un Simbolo dal menu Simbolo.

3.   Fare clic sull’icona Impostazioni Fogliame nella Barra di Modo.

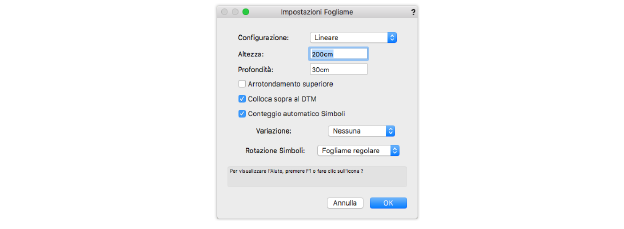

Si apre il dialogo Impostazioni Fogliame.


Opzione

Descrizione

Configurazione

Utilizzare questo menu per scegliere una delle configurazioni possibile per il fogliame.

    Lineare: disegnare una polilinea per definire un percorso; l’oggetto viene estruso lungo il percorso in base ai valori di Altezza e Profondità specificati.

    Profilo - Fronte: disegnare una polilinea per definire il profilo frontale; l’oggetto viene estruso rispetto al profilo in base al valore di Profondità specificato.

    Profilo - Fronte/Lato: disegnare una polilinea per definire il profilo frontale; l’oggetto viene estruso rispetto al profilo e tagliato con un profilo laterale. Di regola il profilo laterale è un rettangolo, ma è possibile modificarlo.

    Profilo - Sopra/Fronte: disegnare una polilinea per definire il profilo superiore; l’oggetto viene estruso rispetto al profilo frontale e tagliato con profilo superiore. Di regola il profilo frontale è un rettangolo, ma è possibile modificarlo.

    Profilo - Sopra/Fronte/Lato: disegnare una polilinea per definire il profilo superiore; l’oggetto viene estruso rispetto al profilo frontale e tagliato con i profili superiore e laterale. Di regola il profilo frontale e quello laterale sono dei rettangoli, ma è possibile modificarli.

    Area - Siepe: disegnare una polilinea per definire il bordo della siepe; l’oggetto viene estruso rispetto al valore di Altezza specificato. I Simboli vengono inseriti concentrati lungo il bordo esterno dell’oggetto, lasciando la parte interna parzialmente vuota.

    Area - Siepe arrotondata: simile alla configurazione Area - Siepe, presenta però i bordi dell’oggetto in modo arrotondato.

    Area - Piatta sul terreno: disegnare una polilinea per definire il bordo dell’area; l’oggetto viene creato piatto sul terreno, senza altezza.

    Area - Bordo sul terreno: disegnare una polilinea per definire il bordo dell’area; l’oggetto viene creato piatto sul terreno, senza altezza, lungo la linea.

    Area - Griglia piatta: disegnare una polilinea per definire il bordo dell’area; l’oggetto viene creato piatto sul terreno, senza altezza, in base al parametro Spaziatura griglia.

Altezza

Definire l’altezza del fogliame per le configurazioni Lineare, Area - Siepe, e Area - Siepe arrotondata.

Profondità

Definire la profondità del fogliame per le configurazioni Lineare e Profilo - Fronte.

Arrotondamento superiore

Attivare questa opzione nella configurazione Lineare per creare una forma solida arrotondata: l’aspetto sarà più evidente quando si usa un valore alto per il conteggio dei Simboli.

Colloca sopra al DTM

Attivare questa opzione nella configurazione Lineare o in qualsiasi delle configurazioni Area per fare in modo che i vertici della sagoma di ingombro del fogliame si posizionino sopra alla superficie del Modello del Terreno presente sotto l’oggetto.

Spaziatura griglia

Nella configurazione Spaziatura griglia permette di definire la distanza fra i Simboli.

Variazione casuale (%)

Nella configurazione Spaziatura griglia permette di definire una percentuale di variazione casuale di spaziatura.

Conteggio automatico Simboli

Attivare questa opzione nella configurazione Lineare o in qualsiasi delle configurazioni Area per calcolare automaticamente il numero di Simboli necessario a riempire la sagoma di ingombro del fogliame. Se si desidera, è possibile impostare il parametro della Variazione per modificare la quantità di Simbolo. Disattivando il conteggio automatico, è possibile definire un numero finito di Simboli.

Conteggio Simboli

Disattivando l’opzione Conteggio automatico Simboli, occorre definire quanti Simboli si vogliono inserire nell’oggetto Fogliame.

Variazione

Definire la variazione nel conteggio dei Simboli rispetto a quella calcolata automaticamente.

Rotazione Simboli

Utilizzare questo menu per scegliere una modalità di rotazione dei Simboli che vengono inseriti all'interno della sagoma.

    Fogliame regolare: i Simboli vengono fatti ruotare in verticale con un certo grado di casualità; gli steli delle foglie di regola sono posti in alto.

    Fogliame casuale: i Simboli vengono fatti ruotare in modo casuale.

    Simbolo verticale opzione 1: i Simboli vengono fatti ruotare attorno all’Asse Z e mantenuti verticali.

    Simbolo verticale opzione 2: simile all’opzione 1, con piccole variazioni sulla verticale.

    Blocca orientamento (vista Fronte): i Simboli vengono posizionati sulla faccia frontale dell’oggetto, con piccole variazioni.

    Senza rotazione: i Simboli non sono sottoposti ad alcuna rotazione, ma vengono distribuiti in modo causale.

    Casuale attorno all'Asse Z: Simboli vengono fatti ruotare attorno all’Asse Z in modo casuale. Può essere utilizzato con la configurazione Area - Piatta sul terreno per creare un effetto di fogliame piatto, come se fossero delle foglie cadute a terra. Se si sta utilizzando un Simbolo 3D vero (come una Pianta VBvisual) è possibile usare questa modalità per conferire maggior realismo alla scena. Questa è l’unica opzione disponibile per la configurazione Area - Bordo sul terreno.

Perpendicolare al DTM

Nella configurazione Area - Bordo sul terreno attivare questa opzione per fare in modo che i Simboli vengano mantenuti perpendicolari rispetto alla superficie del Modello del Terreno.

4.Definire i parametri e gli attributi standard per oggetti Fogliame e fare clic su OK.

5.Nella Barra di Modo, scegliere il tipo di punto di controllo per i vertici della polilinea.

6.Fare clic sul disegno per definire il punto iniziale dell’oggetto.

7.Spostare il mouse e fare clic per impostare la fine del segmento ed iniziare a tracciare il segmento successivo.

8.Continuare a tracciare i segmenti fino a quando il tracciato o il profilo non sono completi.
