Inserire punti stazionari lungo la polilinea della mezzeria

Vectorworks Landmark inserisce punti stazionari (trigonometrici) lungo la polilinea selezionata a un intervallo specifico.

1.Selezionare la polilinea e scegliere il comando Inserisci Stazioni sulla Polilinea.

Opzione	Descrizione
Distanza fra i Punti	Impostare la spaziatura fra i Punti trigonometrici.
Inserisci Legende sul disegno	Crea una tabella di dati per ogni segmento della polilinea. Le legende indicano i seguenti dati:

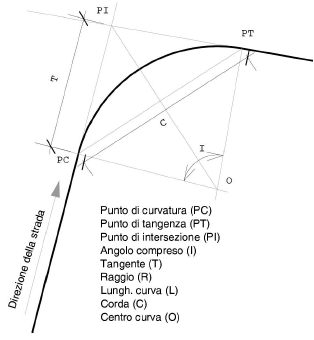

Crea Foglio Elettronico	Crea un Foglio Elettronico contenente i dati delle curve; il numero del Foglio Elettronico corrisponde al numero della polilinea.
Non valutare i dati	Non vengono create tabelle di dati.

2.Inserire l’intervallo fra i Punti trigonometrici e fare clic su OK per creare i punti stazionari lungo la polilinea. Se si tratta della prima volta che viene inserito un Punto trigonometrico nel documento durante l’attuale sessione, si apre il dialogo delle Proprietà Oggetto. Accettare i parametri predefiniti e fare clic su OK.

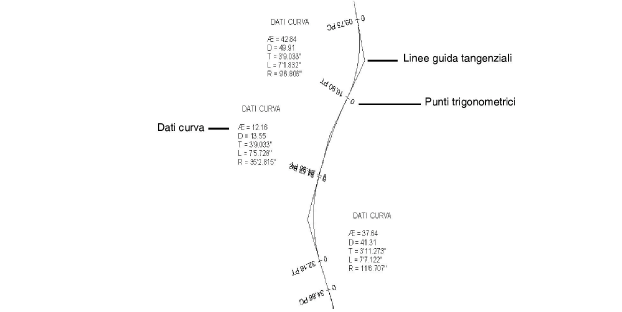

Ciascun Punto stazionario assume un’etichetta di dati. Se sono state create tabelle di dati delle curve, possono essere selezionate e spostate, se necessario, come quelle riguardanti i Punti trigonometrici.

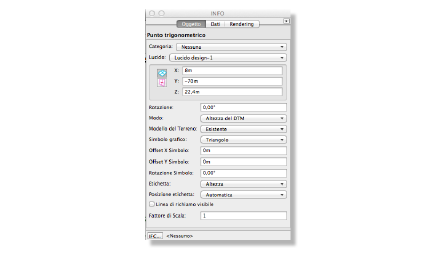

3.I parametri dei Punti trigonometrici possono essere impostati modificando i valori nella Tavolozza Informazioni.

Opzione	Descrizione
Z	Impostando la quota di elevazione del primo Punto trigonometrico lungo la polilinea, Landmark calcola le quote degli altri Punti (come mostrato nella prossima sezione).
Modo	Tramite questo menu è possibile scegliere la modalità operativa dello strumento.
Includi come dati del DTM	Permette di utilizzare il Punto trigonometrico come un dato del DTM se è posto nel Lucido dei dati sorgente. Usare questa modalità nella fase di definizione dei dati sorgente del Modello del Terreno.
Altezza del DTM	Imposta la quota di elevazione al livello di quella del DTM esistente.
Usa solo grafica 2D	Tratta il Punto trigonometrico come un testo 2D senza creare alcun Punto 3D.
Modificatore sito	Fa in modo che i Punti trigonometrici operino come Modificatori, influenzando il Modello proposto.
Modello del Terreno	Questo menu è visibile solo quando si è scelto il Modo “Altezza del Modello” e permette di scegliere a quale modello riferirsi (attuale o proposto).
Simbolo grafico	Utilizzare questo menu per scegliere quale simbolo grafico utilizzare:
Etichetta	Scegliere il tipo di dati da visualizzare nell’etichetta.
Fattore di Scala	Determina la dimensione di visualizzazione dell’etichetta.
