È possibile utilizzare lo strumento “Cerchio massimo” per misurare distanze geografiche sul disegno, utile per mostrare la distanza effettiva tra i punti su una mappa. A differenza di una quota che riporta la distanza lineare tra due punti di coordinate (X,Y) su un piano, una misura di cerchio massimo è compiuta sull’arco che corrisponde alla distanza più breve tra due punti posti sulla superficie della Terra.
Per misurare distanze geografiche sul disegno:
1.Attivare lo strumento Cerchio massimo
.
2.Fare clic sull’icona delle Impostazioni presente nella Barra di Modo.

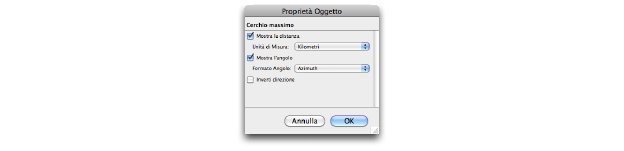

Si apre il dialogo Proprietà Oggetto.
|
Opzione |
Descrizione |
|---|---|
|
Mostra la distanza |
Inserisce una quota di distanza sul disegno. |
|
Unità di Misura |
Questo menu permette di scegliere l’Unità di Misura con cui esprimere la distanza. |
|
Mostra l’angolo |
Inserisce una quota della distanza angolare sul disegno. |
|
Formato Angolo |
Scegliere se esprimere l’angolo come Azimuth o come Rilevamento. |
|
Inverti direzione |
Attivare questa opzione per invertire il senso di direzione della quotatura. |
3.Nella Barra di Modo, scegliere se tracciare una linea libera o una linea vincolata.
4.Fare clic sul disegno nel punto iniziale di quotatura, spostare il cursore e fare clic di nuovo per identificare il punto finale.

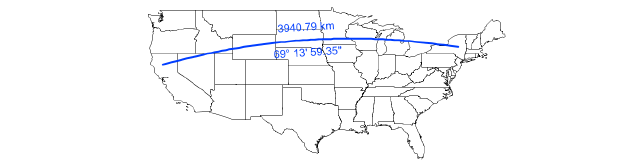

La misura viene inserita sulla mappa.
