Gli angoli di tutti i tipi di scale possono essere smussati o raccordati in un dialogo speciale.

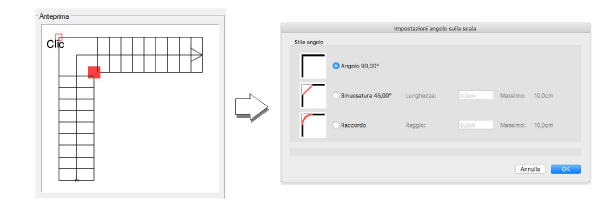

Facendo clic con il mouse su uno dei marcatori rossi posti sui vertici interni ed esterni degli angoli della scala nell’anteprima del pannello Geometria, si apre il dialogo Impostazioni angolo sulla scala. Quando il puntatore si trova su uno di tali punti, compare un quadrato rosso più grande: con un clic del mouse si accede direttamente al dialogo Impostazioni angolo sulla scala.

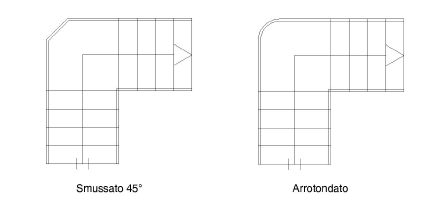

Se la configurazione scelta è a 90°, si possono usare tre opzioni: la prima impone un angolo retto, la seconda permette di ottenere un angolo smussato.
Con la terza opzione, l’angolo può essere arrotondato. I valori massimi dipendono dalla larghezza della scala e sono indicati nel dialogo. Il dialogo è identico per scale con e senza pianerottolo.

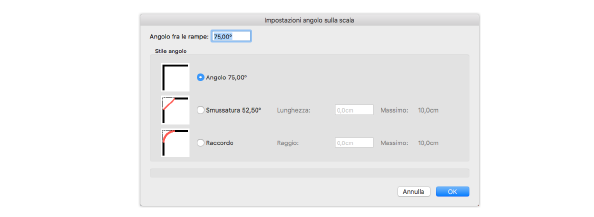

Se si è scelta una configurazione che prevede un angolo variabile, è possibile inserire l’angolo fra le due rampe.

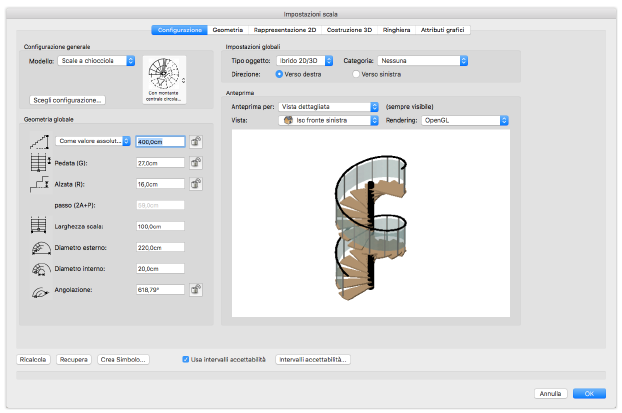

Nel caso in cui nel dialogo Configurazione scala si sia scelta l’opzione “A chiocciola”, il dialogo Impostazioni scala presenta alcune opzioni in più, determinate dalla maggior complessità di questo tipo di scala. Sono presenti tre controlli specifici:
|
Opzione |
Descrizione |
|---|---|
|
Diametro esterno |
Diametro del bordo esterno della scala. |
|
Diametro interno |
Diametro del pozzo della scala, che dipende dal diametro esterno e dalla larghezza della scala. |
|
Angolazione |
Indica l’angolo formato dagli spigoli della prima e dell’ultima alzata. |
