Vectorworks Architect e Landmark possono importare dati in formato Shapefile (.SHP). Ogni componente geometrica presente nel documento Shape viene convertita in un oggetto Vectorworks. A sua volta, ognuno di questi oggetti ha un corrispondente record di informazioni, che viene convertito dal database shape.
Per importare un documento shape e impostare le relative opzioni:
1.Richiamare il comando Importa Shapefile e scegliere il documento Shapefile da importare.

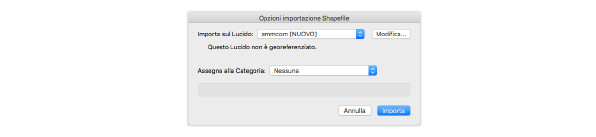

Si apre il dialogo Importazione Shapefile; le opzioni disponibili dipendono dalle caratteristiche del contenuto del documento da importare.
|
Opzione |
Descrizione |
|---|---|
|
Importa su Lucido
|
Tramite questo menu è possibile scegliere su quale Lucido importare i dati; si può usare un Lucido già esistente o crearne uno ex-novo. Di regola i dati vengono importati su un nuovo Lucido, il cui nome corrisponde con il nome del documento Shape. Se al documento Shape è associato un file di proiezione (.prj), il Lucido viene automaticamente impostato per essere georeferenziato in base ai dati di proiezione (ma se occorre, è possibile cambiare la proiezione). |
|
Modifica |
Fare clic su questo bottone per accedere al dialogo Impostazioni Lucido design, che permette di modificare tutti i parametri di controllo del Lucido, incluso il nome, la Scala e i parametri di georeferenziazione. |
|
Messaggio georeferenziazione |
Se il Lucido scelto è georeferenziato viene indicata la proiezione, altrimenti un messaggio informa che il Lucido non è georeferenziato. |
|
Assegna alla Categoria |
Tramite questo menu è possibile scegliere a quale Categoria assegnare gli oggetti che vengono importati. È possibile usare una Categoria già presente nel documento o crearne direttamente una nuova. |
2.Fare clic su OK per importare il file in base alle impostazioni selezionate. Tramite la Tavolozza Informazioni (pannello Dati) è possibile visualizzare i dati relativi agli oggetti importati dal documento Shape.
