Esportare in formato IGES

Vectorworks è in grado di esportare curve 3D, solidi e superfici in formato IGES (versione 5.3). I solidi chiusi ven­gono esportati come solidi, mentre i solidi aperti vengono esportati come una serie di superfici.

Gli oggetti di Vectorworks esportabili in un documento “.igs” sono:

●    Gruppi

●    Simboli

●    Oggetti parametrici

●    Oggetti architettonici (muri/solai/colonne/scale)

●    Curve e superfici NURBS

●    Solidi (sfere/coni/semisfere)

●    Estrusioni semplici e multiple

●    Rotazioni attorno

●    Solidi CSG (unioni/sottrazioni/intersezioni/sezioni)

●    Arrotondamenti

●    Smussature

●    Forme stampo

●    Poligoni 3D

●    Punti 3D

Per esportare un documento in formato IGES:

1.Selezionare il comando Esporta IGES (solo 3D).

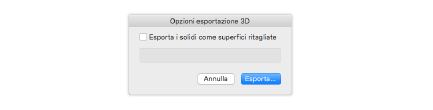

Si apre il dialogo Opzioni esportazione 3D.

2.Per esportare i solidi come superfici ritagliate, attivare l’opzione apposita e fare clic su Esporta.

Viene visualizzato il dialogo standard di sistema che permette di scegliere una posizione su disco, definendo il nome con cui esportare i dati.

3.Specificare il nome del documento e la sua posizione sul disco.

4.Fare clic su Salva.
