Osservando il modello 3D in pianta, si può usare il comando “Imposta Vista 3D” per stabilire una precisa visualizzazione 3D del modello, creata con l’angolatura e la prospettiva specificate. Lavorando in “Alto/Pianta” è più facile controllare perfettamente l’impostazione del punto di osservazione e di fuga. Se si preferisce, si può anche usare questo comando per impostare una Vista 3D in uno dei modi di proiezione 3D di Vectorworks.
Per impostare una vista 3D:
1.Richiamare il comando Imposta Vista 3D.
2.Tracciare un vettore sul disegno per indicare la vista che si vuole ottenere; il punto di inizio della linea indica la posizione dell’osservatore e il punto finale indica il punto che si desidera osservare.

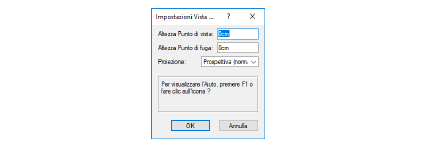

Si apre il dialogo Impostazioni Vista 3D.
|
Opzione |
Descrizione |
|---|---|
|
Altezza Punto di vista |
Definisce l’altezza dell’osservatore, misurata nel punto in cui si è iniziato a tracciare il vettore. |
|
Altezza Punto di fuga |
Definisce l’altezza del punto di vista, misurata nel punto in cui si è concluso il tracciamento del vettore. |
|
Proiezione |
Questo menu permette di scegliere un formato di definizione della prospettiva. Utilizzare la voce Come impostata per lasciare inalterati i parametri prospettici. |
3.Inserire i criteri desiderati e fare clic su OK.
