Creazione di una finestra e di una porta-finestra

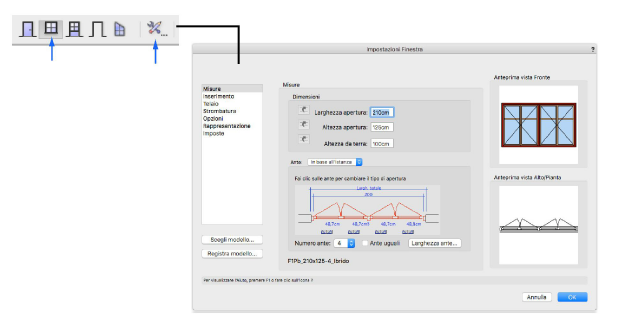

1.Se nella Barra di Modo è attiva l’icona Creazione finestra parametrica (o Creazione porta-finestra parametrica), e si fa clic sul bottone Impostazioni Apertura, si apre il dialogo Impostazioni Finestra, che permette di scegliere e di configurare il modello di finestra desiderato.

Opzione	Descrizione
Misure	Le opzioni di questo pannello permettono di definire le misure della finestra.
Larghezza totale	È la larghezza della finestra (senza il telaio). Il nome del Simbolo tiene conto delle dimensioni dell’oggetto.
Altezza	Permette di definire l’altezza dell’elemento.
Altezza da terra	Permette di definire la distanza della finestra dal pavimento.
Numero di ante	Permette di scegliere il numero di ante della finestra, da una a quattro.
Larghezza ante	Apre un dialogo per definire larghezze asimmetriche delle ante.
Scegli modello	Fare clic su questo bottone per accedere al dialogo di scelta del modello di finestra.
Registra modello	Apre il dialogo di definizione e di registrazione di un nuovo modello di finestra.
Inserimento	Le opzioni di questo pannello permettono di definire il Punto di inserimento dell’oggetto.
Telaio	Le opzioni di questo pannello permettono di definire la struttura del telaio.
Strombatura	Le opzioni di questo pannello permettono di attivare l’opzione Strombatura interna per definire il secondo dato di larghezza per una finestra strombata.
Opzioni	Questo pannello permette di decidere se inserire una cornice e/o un davanzale e e se avere un cassonetto. Sporgenza davanzale è la distanza dall’estremità del muro al bordo del davanzale. Per un davanzale senza sporgenza, inserire il valore “0”.
Rappresentazione	Le opzioni di questo pannello permettono di definire se creare un oggetto ibrido 2D/3D, se creare una rappresentazione 2D in pianta o una rappresentazione 2D frontale.
Imposte	Le opzioni di questo pannello permettono di definire i parametri delle imposte.

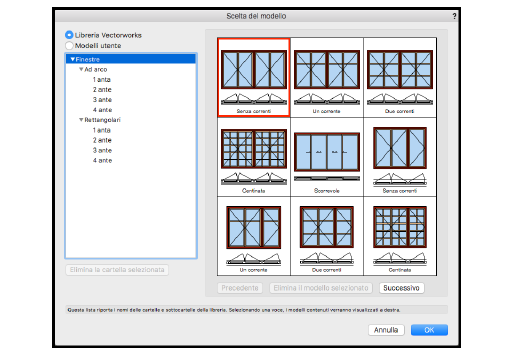

2.Facendo clic sul bottone Scegli Modello si apre il dialogo Scelta del modello, che permette di scegliere e di configurare il modello di finestra desiderato.

3.Il menu a sinistra permette di stabilire il numero delle ante (da 1 a 4) della finestra. I modelli proposti si adattano in base alla scelta effettuata.
