Creare abbaini

Vectorworks può creare una grande varietà di abbaini nei tetti e nelle falde del tetto.

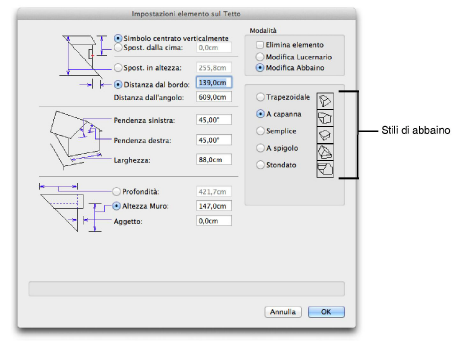

Ci sono cinque tipi fra cui scegliere: trapezoidale, a capanna, semplice, a spigolo e stondato; ogni tipo di abbaino possiede i suoi parametri. Il dialogo Creazione elementi sul Tetto, usato per creare e modificare gli abbaini, si adatta al tipo di abbaino scelto.

Nota:I muri degli abbaini sono generati sempre in senso orario per facilitare l’applicazione delle Texture.

4.Selezionare il comando Attiva nel menu contestuale della Tavolozza Gestione Risorse.

I parametri automaticamente cambiano in base al tipo di abbaino selezionato, con valori che permettono di inserire l’abbaino nella posizione specificata con un clic del mouse.

Opzione	Stile Abbaino	Descrizione
Simbolo centrato verticalmente	Tutti	Il centro del Simbolo viene posto al centro della parte verticale della faccia frontale dell’abbaino. Non viene usato il Punto di inserimento normale.
Spost. dalla cima	Tutti	La cima del Simbolo viene posta a una certa distanza dalla cima della faccia dell’abbaino. Non viene usato il Punto di inserimento normale.
Spost. in altezza	Tutti	Distanza verticale dalla cima del punto di incontro fra il tetto e l’abbaino e il punto di sostegno, che si trova di solito lungo la sommità del muro di sostegno.
Distanza dal bordo	Tutti	Distanza dalla sagoma dell’edificio al centro del piano del Simbolo finestra.
Distanza dall’angolo	Tutti	Distanza dall’angolo del tetto al centro dell’abbaino. L’angolo del tetto dal quale viene presa la misura si trova sempre alla sinistra dell’abbaino, per chi lo osserva frontalmente.
Largh. superiore	Trapezoidale, Stondato	La forma della faccia trapezoidale è determinata dalla larghezza della sommità del muro. Usando questa opzione, la faccia frontale è sempre simmetrica.
Pendenza destra	Trapezoidale, A capanna, A spigolo	La forma della faccia trapezoidale è determinata dagli angoli dei muri laterali inclinati. Usando questa opzione, la faccia frontale può essere simmetrica.
Pendenza sinistra	Trapezoidale, A capanna, A spigolo	Angolo del lato sinistro della faccia frontale. Con la Pendenza destra determina la larghezza superiore della faccia frontale. Occorre selezionare la Pendenza destra affinché questa opzione sia disponibile.
Larghezza (base)	Trapezoidale, A capanna, A spigolo, Stondato	La forma trapezoidale della faccia frontale è determinata dalla larghezza della base dell’abbaino. Questo parametro è abbinato a Largh. superiore o Pendenza destra o Pendenza sinistra ed è necessario.
Pendenza	Trapezoidale, Semplice, Stondato	Angolo della falda del tetto dell’abbaino rispetto a una linea orizzontale.
Pendenza frontale	A spigolo	Angolo della falda del tetto dell’abbaino rispetto a una linea orizzontale.
Altezza curvatura	Trapezoidale, A capanna, Semplice, A spigolo	Altezza della faccia frontale dell’abbaino.
Larghezza superiore	Stondato	Distanza fra la base delle curve composte alla sommità del tetto misurata lungo la faccia frontale dell’abbaino. Combinato con l’Altezza base, questo parametro determina l’altezza totale del tetto dell’abbaino.
Altezza muro	Stondato	Distanza fra la base dell’abbaino e l’inizio delle curve composte del tetto misurata lungo la faccia frontale dell’abbaino. Combinato con Largh. superiore, questo parametro determina l’altezza totale del tetto dell’abbaino.
Profondità	Tutti	Distanza piana dal punto di intersezione con il tetto alla faccia frontale dell’abbaino; determina l’altezza della parete frontale dell’abbaino.
Aggetto	A capanna, Semplice	Distanza dalla faccia frontale dell’abbaino allo spigolo del tetto dell’abbaino.
Punto controllo	Stondato	Punto in cui si incontrano le due curve del tetto. Questa opzione controlla la posizione del punto rispetto allo spigolo laterale dell’abbaino misurata lungo il tetto. La posizione di questo punto determina la profondità delle curve che compongono la linea del tetto.

L’abbaino con finestra viene creato e inserito in base ai parametri specificati. Il tetto viene automaticamente forato in corrispondenza all’elemento costruttivo creato.

Quando si inserisce un abbaino su un oggetto Faccia Tetto, la Tavolozza Informazioni riporta due parametri aggiuntivi sotto la voce “Impostazioni Abbaino”: Spess. Muro e Spess. Tetto; questi valori di spessore applicano a tutti gli abbaini inseriti sulla Falda Tetto.
