La modalità “Estrazione Superfici” viene usata per estrarre delle superfici NURBS dalle facce di un solido. Le superfici possono essere usate per effettuare sezionamenti o nelle operazioni di cucitura.
Per estrarre una superficie NURBS dalla faccia di un oggetto solido:
1.Impostata la Vista che si desidera, attivare lo strumento Estrai .
2.Attivare la quarta modalità (quinta icona) nella Barra di Modo.
3.Tenendo premuto il tasto Maiuscole, selezionare la faccia (o le facce) da estrarre.
4.Premere il tasto Invio o il bottone della Barra di Modo per estrarre le superfici NURBS selezionate.

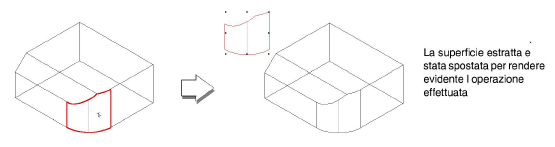

Vengono create delle superfici NURBS
.
Nota:Per modificare le superfici, utilizzare il comando “Separa”.
Nota:Le superfici NURBS vengono inserite nella Categoria “NURBS - Superfici rosse”.
