La modalità “Estrazione Curve Iso-parametriche” viene usata per estrarre delle curve NURBS da una superficie NURBS o da un solido. Le curve possono essere usate per effettuare ulteriori operazioni di modellazione.
Per estrarre delle curve iso-parametriche dal bordo di un oggetto solido:
1.Impostata la Vista che si desidera, attivare lo strumento Estrai .
2.Attivare la terza modalità (quarta icona) nella Barra di Modo.
3.Tenendo premuto il tasto Maiuscole, selezionare il bordo (o i bordi) da estrarre.
4.Premere il tasto Invio o il bottone della Barra di Modo per estrarre le curve NURBS selezionate.

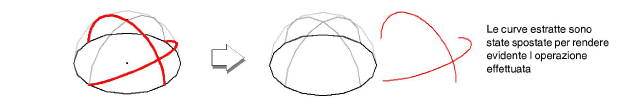

Vengono create delle curve NURBS.
Nota:Per modificare la curva (o le curve), utilizzare il comando “Separa”.
Nota:Le curve NURBS vengono inserite nella Categoria “NURBS - Curve rosse”.
