Creazione di contour

I contour sono intersezioni di un solido o di una superficie con un piano passante per una linea che può essere specifi­cata con lo strumento “Crea Contour”. Questo strumento dà origine a contour a intervalli specifici, che possono essere usati per ricavare superfici loft in modo da ricreare una forma solida.

Per creare contour:

1.Attivare lo strumento Crea Contour crea_contour_icona.png.

2.Fare clic sull’icona Impostazioni nella Barra di Modo per aprire uno dialogo che permette di specificare l’incremento di contour.

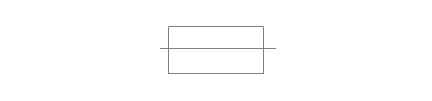

3.Fare clic e trascinare il mouse in modo da indicare la posizione del piano di intersezione.

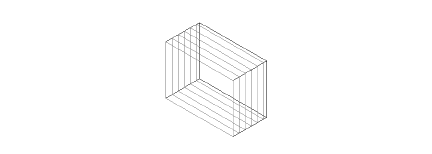

I contour, un gruppo di curve NURBS, vengono tracciati in rosso.
