Vectorworks è in grado di creare automaticamente al di sopra di un oggetto una superficie NURBS rettangolare a telo, che discende fino a un certa quota Z. Ciò è utile per creare superfici che rappresentano tende o tovaglie.
Per creare uno o più oggetti:
1.Selezionare uno o più oggetti su cui costruire la superficie a telo.
2.Richiamare il comando Crea superficie a telo.

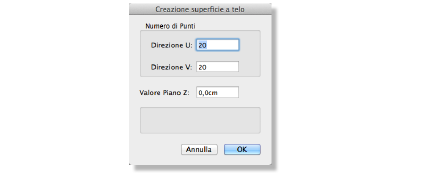

Si apre il dialogo Creazione superficie a telo.
|
Opzioni |
Descrizione |
|---|---|
|
Numero di Punti |
Specifica il numero di punti di controllo sulla superficie a telo; maggiore è il numero di punti, più la superficie risulta aderente all’oggetto. |
|
Direzione U |
Inserire il numero di punti da creare nella direzione U; questo numero deve essere almeno pari a 3. |
|
Direzione V |
Inserire il numero di punti da creare nella direzione V; questo numero deve essere almeno pari a 3. |
|
Valore Piano Z |
Specificare il livello di base della superficie a telo, che deve essere inferiore alla massima coordinata Z dell’oggetto. |

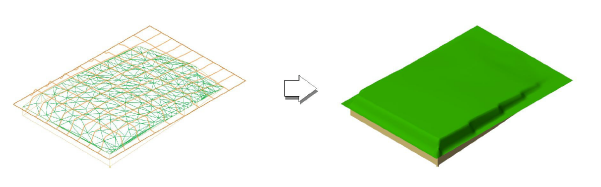

3.Fare clic su OK per creare una superficie a telo.
