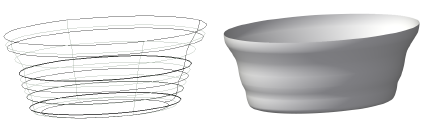

È possibile creare superfici NURBS complesse facendo ruotare un profilo lungo una guida (binario). Si tratta di un metodo alternativo, in alcuni casi più semplice da usare, rispetto al metodo di creazione delle superfici tramite Loft.
Il comando “Rivoluzione su binario” crea una superficie NURBS facendo ruotare una curva NURBS planare attorno a un asse. La rivoluzione viene guidata da una curva binario su un piano perpendicolare al piano che contiene la curva profilo e l’asse.
Per creare una superficie NURBS utilizzando un profilo e un binario:
1.Creare l’asse, il profilo e il binario, usando delle curve NURBS.
Condizioni di lavoro:
● l’asse deve essere una curva NURBS lineare o un poligono 3D
● il profilo deve essere una curva NURBS planare
● il profilo non può intersecare l’asse, ma lo può toccare
● l’asse deve appartenere allo stesso piano del profilo
● il binario deve essere una curva NURBS planare che giace su un piano perpendicolare al piano contenente l’asse e il profilo
2.Attivare il comando Rivoluzione su binario.

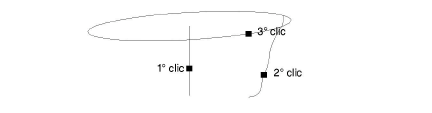

3.Selezionare in quest’ordine: l’asse, il profilo, il binario.
Vengono create automaticamente le superfici NURBS.
Il binario definisce l’ambito di rivoluzione; un binario aperto genera delle superfici fino ai suoi estremi.
