Il comando “Proprietà Oggetto 2D” calcola automaticamente le grandezze di interesse ingegneristico di un oggetto 2D, includendo l’area, il perimetro, il momento di inerzia e il raggio di girazione rispetto agli assi baricentrali dell’oggetto. Calcola anche le coordinate del centro di massa, contrassegnandolo, opzionalmente, con un Punto 2D. Se prima di eseguire il comando si seleziona l’oggetto di interesse e un Punto 2D, vengono calcolati anche i momenti di inerzia e i raggi di girazione rispetto agli assi X e Y che passano attraverso il Punto 2D selezionato.
Per trovare le proprietà ingegneristiche di un oggetto:
1.Selezionare un oggetto singolo o selezionare un oggetto singolo e un Punto 2D.
2.Richiamare il comando Proprietà Oggetto 2D.

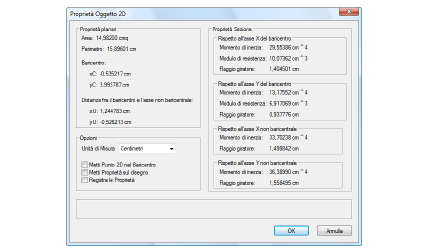

Si apre il dialogo Proprietà Oggetto 2D.
Nel caso di un singolo oggetto, compaiono i seguenti dati:
● Proprietà piane (area, perimetro, coordinate assolute del baricentro dell’oggetto)
● Momenti di inerzia, modulo di resistenza e raggi di girazione rispetto agli assi passanti per il baricentro
Nel caso di un singolo oggetto selezionato con un Punto 2D, compaiono anche i momenti di inerzia rispetto agli assi che passano attraverso il Punto e i Raggi di girazione rispetto a questi assi.
3.Attivare le opzioni che si desiderano.
|
Opzione |
Descrizione |
|---|---|
|
Unità di misura |
Aggiorna le informazioni visualizzate in modo da riflettere l’unità di misura scelta. |
|
Metti Punto nel Baricentro |
Attivare questa opzione per aggiungere un Punto 2D in corrispondenza al baricentro dell’oggetto selezionato alla chiusura del dialogo Proprietà Oggetto 2D. |
|
Metti Proprietà sul disegno |
Questa opzione inserisce nel disegno la lista della proprietà al successivo clic del mouse dopo la chiusura del dialogo Proprietà Oggetto 2D. |
|
Registra le Proprietà |
Con questa opzione è possibile scrivere in un documento di testo la lista delle proprietà; specificare il nome del documento e il suo percorso alla chiusura del dialogo Proprietà Oggetto 2D. |
4.Fare clic su OK per chiudere il dialogo.
Viene applicata l’opzione scelta.
Esiste anche un comando analogo, che opera sugli oggetti 3D. Per ulteriori informazioni, vedere Proprietà volumetriche.
