Lo strumento “Dividi Angolo” consente di dividere un angolo, definito anche da oggetti distinti, in un qualsiasi numero di angoli parziali. Durante la costruzione delle linee di divisione è possibile definirne a piacere la lunghezza.
Per suddividere un angolo in un certo numero di angoli parziali:
6.Selezionare lo strumento Dividi Angolo .
7.Fare clic sull’icona delle Impostazioni nella Barra di Modo.

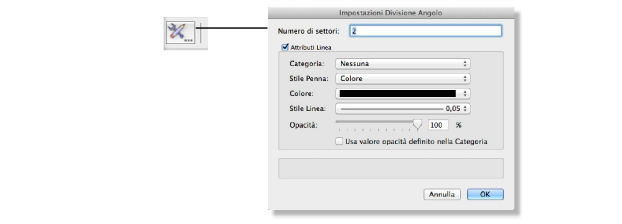

Si apre il dialogo Impostazioni Divisione Angolo.
|
Opzione |
Descrizione |
|---|---|
|
Numero di settori |
Definire il numero di settori in cui deve essere diviso l’angolo. |
|
Categoria |
Utilizzare questo menu per scegliere la Categoria delle linee divisorie. |
|
Stile Penna |
Utilizzare questo menu per scegliere lo stile da utilizzare per le linee divisorie. |
|
Stile Linea |
Utilizzare questo menu per scegliere il tipo e lo spessore delle linee divisorie. |
|
Colore |
I due riquadri permettono di definire i colori delle linee divisorie. |
|
Opacità |
Questo controllo a scorrimento permette di impostare un valore specifico per l’opacità delle linee create. |
|
Usa valore opacità definito nella Categoria |
Se questa opzione è attiva, lo strumento assegna alle linee di suddivisione tracciate il valore di opacità definito per la Categoria di appartenenza degli oggetti stessi. |
8.Inserire il numero di settori in cui si desidera suddividere l’angolo e fare clic su OK.
9.Fare due clic per definire una linea di controllo da un lato dell’angolo all’altro.
10.Trascinare il mouse fino a quando le linee divisorie non raggiungono la lunghezza desiderata e fare di nuovo clic per completare l’operazione.
11.Trascinando il mouse al di fuori dei lati dell’angolo, vengono costruite le linee divisorie dell’angolo esterno.
