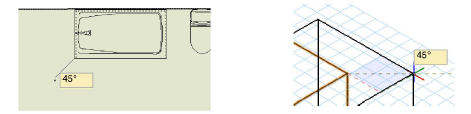

Due punti definiscono una retta che, con l’asse X (o l’asse Y), identifica un angolo. Il Vincolo di Aggancio Angolare funziona solo quando ci si trova sul secondo estremo di un segmento, mentre si traccia una linea singola o un lato di un poligono. Quando si applica questo vincolo, lo SmartCursor identifica anche un angolo di rotazione della Pianta 2D (nelle versioni Design Series di Vectorworks); gli elementi creati lungo quella direzione dopo la rotazione del piano appaiono orizzontali dopo che il piano viene riportato a rotazione nulla rispetto all’asse X.
Per impostare l’aggancio angolare:
1.Scegliere il comando Impostazioni SmartCursor o fare doppio clic su uno strumento della Tavolozza Vincoli dotato di parametri.

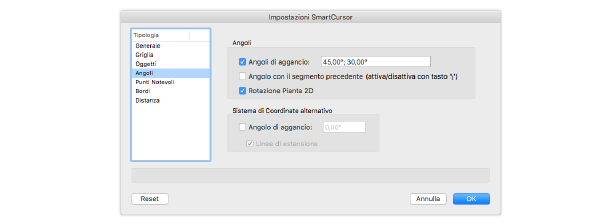

Si apre il dialogo Impostazioni SmartCursor.
2.Attivare il pannello Angoli e specificare le impostazioni dei parametri.
|
Opzione |
Descrizione |
|---|---|
|
Angoli |
|
|
Angoli di aggancio |
Determina la possibilità di agganciare le direzioni specificate rispetto all’asse orizzontale o verticale. Per esempio, se si specifica la direzione a 45°, saranno determinabili gli angoli a 45°, 135° (90°+45°, 225° (180°+45°), e così via. Specificare gli angoli a cui si è interessati separandoli con un punto e virgola. Le direzioni a 45° e 30° sono preimpostate. È possibile impostare fino a sei direzioni.
|
|
Angolo con il segmento precedente |
Permette l’aggancio ad angoli specifici rispetto al segmento precedentemente tracciato, invece che rispetto agli assi. Ciò è utile quando si disegnano forme multi-segmenti, poiché l’aggancio angolare si basa sul segmento disegnato in precedenza e non è richiesto nessun calcolo mentale. Il tasto \ alterna l’attivazione e la disattivazione di questa opzione. Quando è disattiva, gli angoli di aggancio sono relativi agli assi stabiliti nel campo Angoli di aggancio. Il tasto può essere modificato nell’Editor degli Schemi. |
|
Rotazione Pianta 2D |
Identifica l’angolo di rotazione del piano; è utile mentre si sta disegnando in pianta con il Piano del Lucido fatto ruotare e si richiede che gli oggetti siano orizzontali quando il Piano del Lucido sia stato riportato a rotazione nulla. |
|
Sistema di Coordinate Alternative |
Specifica un sistema di coordinate aggiuntivo che fornisce agganci angolari e allineamenti lungo i suoi assi. |
|
Numerico |
Impostare un angolo diverso da quelli inseriti in Angoli di aggancio. |
|

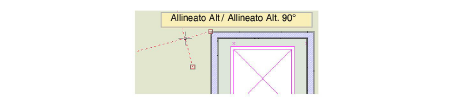

Linee di estensione |
Se il Vincolo di Aggancio ai Punti Notevoli è attivo, questa opzione permette di tracciare linee di estensione da punti notevoli, con l’inclinazione alternativa impostata, analoghe a quelle orizzontali e verticali.
|
La pressione del tasto Maiuscole mentre si disegna forza lo SmartCursor a selezionare l’angolo di aggancio più vicino.
3.Fare clic su OK per impostare le opzioni di aggancio angolare.
4.Per attivare il Vincolo di Aggancio Angolare
, fare clic sullo strumento nella Tavolozza Vincoli.
