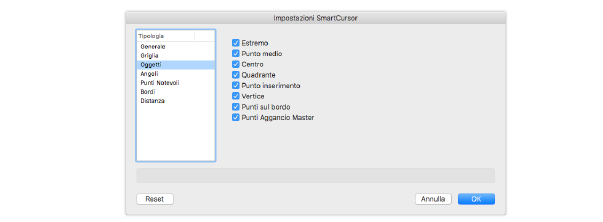

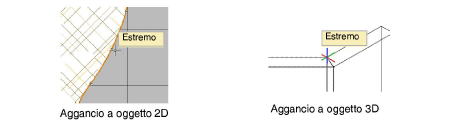

Estremo

Permette di individuare i punti terminali di archi e bordi di oggetti.

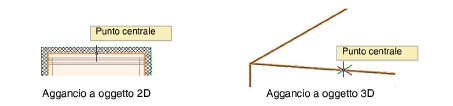

Punto medio

Individua il punto centrale degli spigoli o dei bordi degli oggetti.

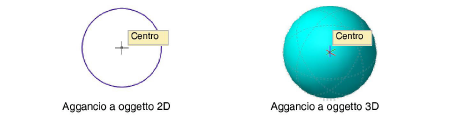

Centro

Permette di individuare il centro di un oggetto o di un arco e, per gli oggetti 3D, il centro geome­trico di certi oggetti, curve NURBS e poligoni 3D o il centro di curve NURBS circolari.

Quadrante

Individua il punto più in alto, più in basso, più a sinistra e più a destra di cerchi ed ellissi.

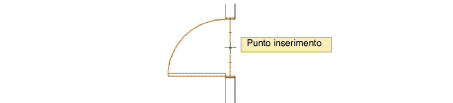

Inserimento

Permette di individuare il punto di inserimento di luci, oggetti, simboli, testi e quote.

Vertice

Individua i punti d’angolo delle polilinee di tutti i tipi; in caso di oggetti 3D, determina i vertici dei solidi o i punti di controllo delle curve NURBS.

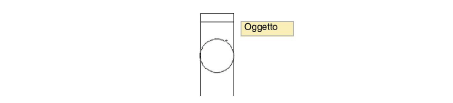

Punti sul bordo

In 2D, individua il punto più vicino al bordo di un oggetto; in 3D, individua qualsiasi punto non specifico lungo uno spigolo di un solido o una curva NURBS Può essere più conveniente usare il Vincolo di Aggancio ai Bordi. Vedere Vincolo di Aggancio ai Bordi.

Punti Aggancio Master

Abilita l’aggancio prioritario per gli oggetti, utile in aree congestionate del disegno o per effettuare certe operazioni, come la quotatura o lo spostamento degli oggetti, quando ci sono molti punti di aggancio all’interno del riquadro di aggancio. Lo SmartCursor si aggancia al Punto Aggancio Master definito per l’oggetto, dandogli una priorità rispetto a tutti gli altri punti di aggancio pre­senti. Per ulteriori informazioni, vedere Indicatori di aggancio. I Punti Aggancio Master vengono rappresentati di regola come un quadrato rosso pieno; è possibile cambiare tale aspetto intervenendo sui parametri della Rappresentazione interattiva: vedere Personalizzazione delle impostazioni della Rappresentazione interattiva.
