La geometria di una definizione pianta può essere creata facilmente derivandola da un Simbolo esistente presente nel documento, nella libreria di Simboli di Vectorworks, da un altro Simbolo, da geometrie presenti nel progetto oppure da altri oggetti Pianta.
Una volta installato Vectorworks Landmark, viene inclusa una libreria di piante; inoltre ulteriori risorse di simboli di piante 2D e 3D sono disponibili per il download. Una volta selezionata una pianta, un Simbolo relativo viene automaticamente importato nel documento attivo e risulta visibile nella Gestione Risorse; per ulteriori informazioni sulla Gestione Risorse, vedere il Capitolo 11 del Manuale Utente di Vectorworks Basic.
Le piante possono essere aggiunte al disegno inserendone la sola geometria; vedere Aggiungere Piante al progetto. I dati relativi alle piante possono essere definiti per completare la definizione pianta una volta completata la geometria, oppure possono essere aggiunti in seguito; vedere Aggiungere Dati Pianta ad una Definizione Pianta.
Per utilizzare un Simbolo Pianta:
1. Attivare lo strumento Pianta
.
2. Fare clic sul bottone Impostazioni Strumento Pianta presente nella Barra di Modo.
Si apre il dialogo Impostazioni Pianta.
3.Nel pannello Definizione, selezionare un Simbolo che sia simile per aspetto alla pianta che si vuole definire. Facendo clic sul menu a comparsa si accede alla Gestione Risorse, che permette di scegliere un Simbolo fra quelli disponibili. Per ulteriori informazioni, vedere il Capitolo 11 del Manuale Utente di Vectorworks Basic. Una volta installate, le definizioni relative di definizione pianta appariranno nella lista. La lista visualizza il contenuto attuale nella cartella principale di Vectorworks e nella Cartella Utente. Verificare la posizione corretta dei file nel caso in cui il contenuto non risulti correttamente visualizzato.
4. Fare clic su OK per creare la nuova definizione pianta.
Per creare la geometria pianta derivandola da un altro Simbolo:
1. Attivare lo strumento Pianta .
2. Fare clic sul bottone Impostazioni Strumento Pianta presente nella Barra di Modo.
Si apre il dialogo Impostazioni Pianta.
3.Fare clic su Modifica definizione Pianta, accessibile da ogni pannello del dialogo Impostazioni Pianta.
Si apre il dialogo Modifica definizione Pianta.
4.Dal dialogo Modifica definizione Pianta, fare clic su Copia dal Simbolo.
Si apre il dialogo Copia da un Simbolo.
|
Opzione |
Descrizione |
|---|---|
|
Lista Simboli |
Facendo clic sul menu a comparsa si accede alla Gestione Risorse, che permette di scegliere un Simbolo fra quelli disponibili. Per ulteriori informazioni sulla Gestione Risorse, vedere il Capitolo 11 del Manuale Utente di Vectorworks Basic. Una volta installate, le definizioni relative di definizione pianta appariranno nella lista. La lista visualizza il contenuto attuale nella cartella principale di Vectorworks e nella Cartella Utente. Verificare la posizione corretta dei file nel caso in cui il contenuto non risulti correttamente visualizzato. |
|
Ridimensiona Geometria Simbolo |
Attivare questa opzione per ridimensionare il Simbolo in base al valore specificato con il parametro Diametro, e per il 3D, Altezza. |
5.Selezionare il Simbolo che contiene la geometria che si desidera utilizzare e selezionare la componente 2D, 3D oppure entrambe.
6.Fare clic su OK per copiare la geometria del Simbolo selezionato nella Definizione Pianta corrente.
Quando si genera la geometria di una pianta a partire da un altro Simbolo, la rappresentazione 3D può mancare o non essere adatta alla nuova pianta. La geometria 3D può essere automaticamente generata creando una rappresentazione della definizione della pianta nelle viste 3D.
Per generare la geometria di una pianta 3D:
1.Attivare lo strumento Pianta.
2.Fare clic sull’icona delle Impostazioni nella Barra di Modo.
Si apre il dialogo Impostazioni Pianta.
3.Fare clic sul bottone Modifica definizione Pianta posto nella parte inferiore del dialogo.
Si apre il dialogo Modifica definizione Pianta.
4.Fa re clic sul bottone Genera.

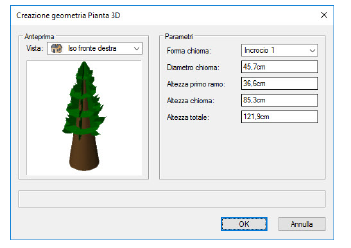

Si apre il dialogo Creazione geometria Pianta 3D.
|
Opzione |
Descrizione |
|---|---|
|
Anteprima |
Mostra una rappresentazione della geometria 3D da generare. Scegliere la Vista da cui si intende osservarla in questo dialogo. |
|
Parametri |
|
|
Forma chioma |
Scegliere una tipologia di chioma per la pianta; l’anteprima si aggiorna in modo automatico. |
|
Diametro chioma |
Impostare la misura della chioma nella sua larghezza maggiore. |
|
Altezza primo ramo |
Impostare l’altezza del punto dove termina il tronco e inizia la chioma. |
|
Altezza chioma |
Specificare l’altezza della chioma, escluso il tronco. |
|
Altezza totale |
Specificare l’altezza totale della pianta, incluso il tronco. |
5.Fare clic su OK.
Quando si genera la geometria di una pianta da un altro Simbolo, la rappresentazione 3D può non essere disponibile, o non adatta per la nuova pianta. Si può generare automaticamente la geometria 3D creando una rappresentazione della definizione della pianta che si basa su un Supporto 3D Immagine.
Per generare la geometria di una pianta 3D:
1.Attivare lo strumento Pianta.
2.Fare clic sull’icona delle Impostazioni nella Barra di Modo.
Si apre il dialogo Impostazioni Pianta.
3.Fare clic sul bottone Modifica definizione Pianta posto nella parte inferiore del dialogo.
Si apre il dialogo Modifica definizione Pianta.
4.Fa re clic sul bottone Crea da immagine.
Si apre il dialogo Creazione da immagine.
|
Opzione |
Descrizione |
|---|---|
|
Lista immagini |
Selezionare l’immagine sa usare. Facendo clic sul menu a comparsa si accede alla Gestione Risorse, che permette di scegliere un’immagine fra quelle disponibili. Per ulteriori informazioni sulla Gestione Risorse, vedere il Capitolo 11 del Manuale Utente di Vectorworks Basic. La lista visualizza il contenuto attuale nella cartella principale di Vectorworks e nella Cartella Utente. Verificare la posizione corretta dei file nel caso in cui il contenuto non risulti correttamente visualizzato. |
|
Dimensioni |
Ridimensionare il Supporto 3D Immagine in base ai valori Diametro e Altezza. |
5.Fare clic su OK.
Per creare la geometria pianta da oggetti disegnati:
1. Selezionare gli oggetti 2D e - in alternativa - quelli 3D da utilizzare nella nuova definizione pianta.
Un Simbolo pianta può essere creato da un altro Simbolo. Le immagini pianta xFrog possono essere utilizzate come base per la geometria 2D.
2.Selezionare il comando Crea nuova Pianta.
Si apre il dialogo Modifica definizione Pianta.
3. Assegnare un nome al Simbolo pianta e fare clic su OK per creare una nuova definizione pianta.
Se non è stata selezionata alcuna geometria 3D, il Simbolo pianta conterrà un punto 3D. Una volta creata la pianta, modificare la componente 3D del Simbolo pianta per aggiungere un'eventuale geometria 3D. Vedere Modificare le componenti dei simboli per informazioni riguardo la modifica delle componenti dei simboli. I supporti 3D immagine, come quelli forniti da xFrog possono essere utilizzati per creare la geometria 3D della pianta.
Per creare la geometria pianta da una pianta esistente:
1.Selezionare la pianta esistente con la geometria da convertire in un nuovo Simbolo pianta.
2.Selezionare il comando Crea nuova Pianta.
In alternativa, accedere al menu contestuale facendo clic con il pulsante destro del mouse (Windows) oppure facendo clic mentre si tiene premuto il tasto Ctrl (macOS) su un oggetto e poi selezionare la voce Crea Pianta da Oggetto.
Si apre il dialogo Modifica definizione Pianta.
3.L'aspetto ed i parametri della pianta, se presenti, sono quelli della pianta originale. Definire un nuovo nome e nuovi parametri, allo stesso modo in cui si crea una nuova definizione pianta.
4.Fare clic si OK per creare la nuova definizione pianta.
