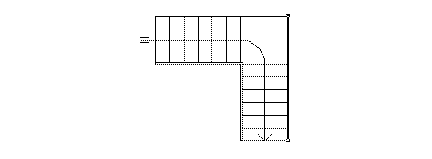

.Per creare una scala parametrica a due rampe:
1.Attivare lo strumento Scala .
2.Selezionare nella Barra di Modo l’icona della modalità Scala a ventaglio a 90°.
3.Fare due clic per definire la larghezza della scala.
4.Spostare in diagonale il cursore per definire la lunghezza delle rampe della scala.
Mentre si trascina il mouse, compaiono gli scalini.
5.Fare clic una terza volta per fissare la lunghezza delle rampe (anche se le dimensioni saranno modificabili).

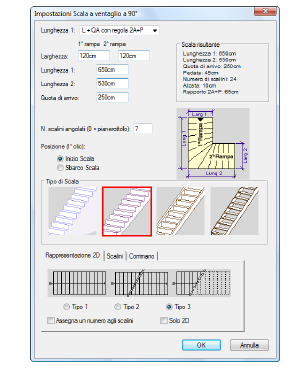

6.Compare il dialogo Impostazioni Scala a ventaglio, che permette di definire tutti i parametri della scala. Fare clic su OK per confermare i parametri e creare l’elemento.
Fare riferimento alla trattazione per le “Scale rette” per quanto riguarda le impostazioni generali. Compaiono due opzioni supplementari.
|
Opzione |
Descrizione |
|---|---|
|
Lunghezza 2 |
Lunghezza della seconda rampa. |
|
N. gradini angolati |
Per determinare il numero di scalini; indicando 0 si ottiene un pianerottolo intermedio (che conta in altezza). |
