Creare una falda di tetto

Utilizzare il comando “Crea Falda Tetto” per creare strutture ibride (2D/3D) che rappresentano falde di tetto a partire da semplici oggetti 2D.

Per esempio, questo comando può essere impiegato per creare un tetto con un’unica conformazione, come un tetto a capanna su una struttura rotonda. Il tetto può essere creato nello stesso Lucido design oppure su uno diverso. Si crei una Viewport per visualizzare i muri e il tetto insieme.

Nota:Anche se è possibile usare questo comando per creare tetti “a padiglione” o “a capanna”, tuttavia a questo scopo è più facile utilizzare il comando “Crea Tetto”.

1.Disegnare l’oggetto 2D che si intende utilizzare come superficie per il tetto.

Si può utilizzare qualunque oggetto 2D chiuso, come un poligono, un arco chiuso, una polilinea, un rettangolo o un cerchio.

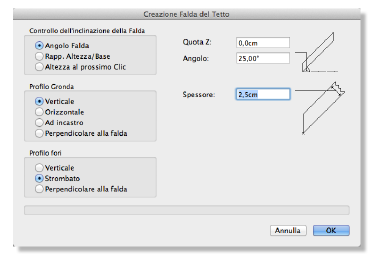

Si apre il dialogo Creazione Falda del Tetto. Specificare il metodo di creazione dell’inclinazione della falda, le opzioni del profilo di gronda e di abbaino, i parametri del tetto.

Opzione	Descrizione
Controllo dell’inclinazione della Falda	Indica il metodo e i criteri di impostazione dell’inclinazione della falda di tetto.
Angolo/Falda	Permette di impostare l’inclinazione della falda mediante l’indicazione dell’Angolo di inclinazione stesso.
Rapp. Altezza/Base	Determina l’inclinazione della falda in base ai valori dell’Altezza e della Base. L’Altezza è la distanza lungo l’asse Y per la quale la falda si eleva rispetto al valore della Quota Z, mentre la Base è la distanza lungo l’asse X necessaria affinché la falda raggiunga tale altezza.

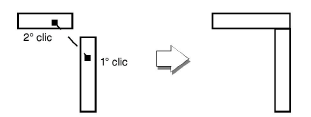

Altezza al prossimo Clic	Determina l’inclinazione della falda basandosi sulla posizione su cui si fa clic con il mouse (questa opzione è disponibile solo in vista Alto/Pianta). Inserire il valore di Altezza per il secondo clic del mouse.
Profilo Gronda	Indica il tipo di giunto per la gronda del tetto.
Verticale	Crea un profilo di gronda verticale perpendicolare al Piano del Lucido.
Orizzontale	Crea un profilo di gronda parallelo al Piano del Lucido.
Ad incastro	Crea un profilo di gronda con due spigoli perpendicolari fra loro; specificare le misure Orizzontale e Verticale.
Perpendicolare alla falda	Determina un bordo inferiore della falda perpendicolare alla superficie del tetto, indipendentemente dall’angolo di inclinazione.
Profilo fori	Specifica le opzioni di ritaglio del profilo.
Verticale	Gli spigoli sono perpendicolari al Piano del Lucido.
Strombato	Il bordo inferiore è perpendicolare al Piano del Lucido mentre il bordo superiore è parallelo al Piano del Lucido.
Perpendicolare alla falda	Gli spigoli sono perpendicolari alla superficie del tetto.
Quota Z	Imposta la quota del tetto.
Angolo	Nel caso che l’inclinazione di una falda sia specificata con il primo metodo, indica il valore dell’angolo di inclinazione.
Altezza/Base	Nel caso che l’inclinazione di una falda sia specificata con il secondo metodo, specificano i valori di altezza e base.
Altezza	Specifica l’altezza corrispondente al secondo clic del mouse quando l’inclinazione della falda è indicata con il terzo metodo.
Spessore	Specifica lo spessore della falda del tetto.
Verticale/Orizzontale	Nel caso del profilo di gronda ad incastro, specificano le misure di spigolo verticale ed orizzontale.

Ciò determina quale estremità del tetto sarà quella alta; a questo punto la falda risulta terminata.
