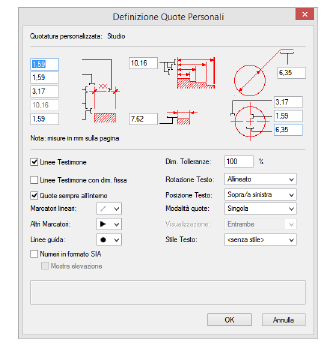

Linee Testimone

Applica le Linee Testimone; se non è attiva, le Linee Testimone non vengono applicate.

Linee Testimone con dim. fissa

Permette di impostare una lunghezza fissa per le Linee Testimone.

Quote sempre all’interno

Fa comparire i valori di quota sempre all’interno delle Linee Testimone.

Marcatori Lineari

Permette di scegliere lo stile di marcatore per le quote lineari.

Altri Marcatori

Permette di scegliere lo stile di marcatore per le quote di tipo angolare, diametrale o radiale.

Linee guida

Selezionare gli attributi di marcatore da usare con le Linee guida aggiunte alle quote dello standard.

Il marcatore è visibile solo se si usa la Tavolozza Informazioni per aggiungere una Linea guida alla quota (vedere Modificare i parametri delle Quote), e poi si usa la Tavolozza Attributi per aggiungere il marcatore finale alla Linea guida (vedere Personalizzare i Marcatori).

Numeri in formato SIA

Attivare questa opzione per visualizzare i numeri nelle quote usando il formato svizzero SIA di rappresentazione dei decimali. Non utilizzabile quando si è scelta una modalità doppia.

Mostra elevazione

Se questa opzione è attiva, quando la quota è associata ad un oggetto inserito in un Muro, verrà visualizzata l’elevazione dell'oggetto.

Dim. Tolleranze

Imposta la dimensione della tolleranza in relazione a quella del testo.

Rotazione Testo

Imposta la gestione del testo in relazione alla rotazione di una quota. Il testo può appa­rire Orizzontale, Orizzontale/Verticale o Allineato.

Posizione Testo

Usare questo menu per impostare la posizione del testo in relazione all’oggetto, alle due linee testimone e alla Linea portaquota.

·         Sopra/a sinistra posiziona il testo sopra la linea portaquota per le quotatura non in verticale, oppure a sinistra nella quotature in verticale.

·         Sopra/a destra posiziona il testo sopra la linea portaquota per le quotatura non in verticale, oppure a destra nella quotature in verticale.

·         All’esterno posiziona il testo all’esterno dell’area definita dalle due linee testimone e dalla linea portaquota, senza badare all’orientamento della quotatura.

Modalità quote

Imposta le quote come Singola, Doppia - affiancate o Doppia - sovrapposte. Per ulte­riori informazioni, vedere Quotatura doppia .

Visualizzazione

Se si sceglie una modalità doppia si può decidere se debba comparire la quotatura Pri­maria, Secondaria o Entrambe.

Stile Testo

Utilizzare questo menu per scegliere lo Stile Testo da utilizzare: verranno usati solo il carattere, la dimensione e lo stile carattere. Per ulteriori informazioni, vedere Usare gli Stili Testo.
